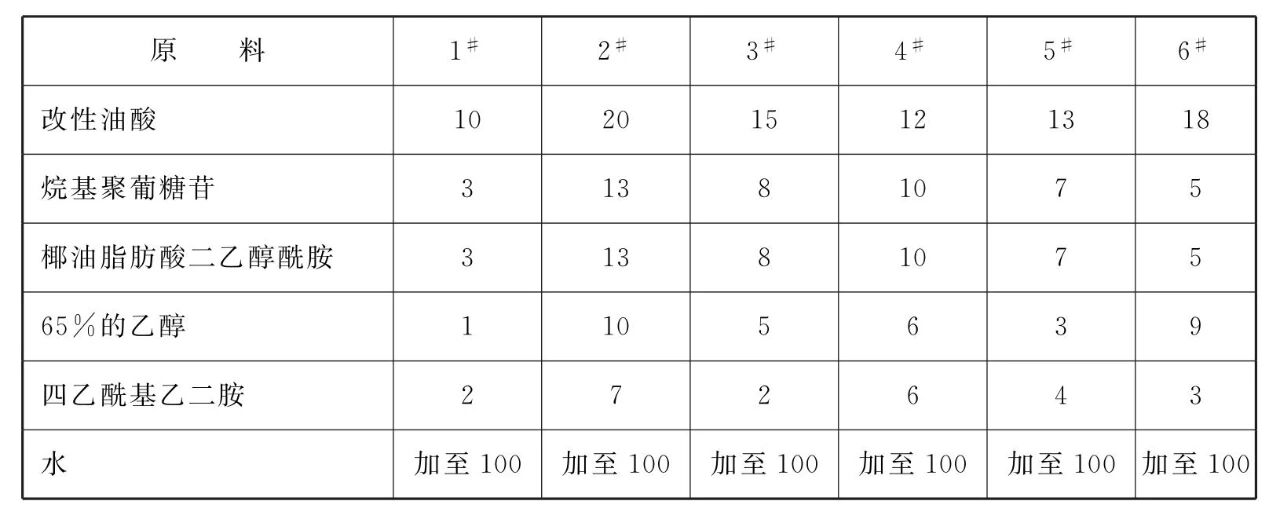

[原料配比] (质量份)

[制备方法]

    用乙醇溶解改性油酸,再与烷基聚葡糖苷、椰油脂肪酸二乙醇酰胺、四乙酰基乙二胺及水进行均匀混合制得。

    本品的[制备方法]还包括:将用乙醇溶解改性油酸,再与烷基聚葡糖苷、椰油脂肪酸二乙醇酰胺、四乙酰基乙二胺及水进行均匀混合之后得到的混合物,在转速为10000r/min的剪切机中进行剪切。

    进一步地,本品添加剂的[制备方法]具体包括:在转速为10000r/min的剪切机中分别将改性油酸、烷基聚葡糖苷、椰油脂肪酸二乙醇酰胺、乙醇、四乙酰基乙二胺进行剪切;用剪切后的乙醇溶解剪切后的改性油酸再与剪切后的烷基聚葡糖苷、椰油脂肪酸二乙醇酰胺、四乙酰基乙二胺及水进行均匀混合制得。

[原料配伍]本品各组分质量份配比范围为 :改性油酸10~20、烷基聚葡糖苷3~ 13、椰油脂肪酸二乙醇酰胺3~13、65%的乙醇1~10、四乙酰基乙二胺2~ 7、水加至100。

    所述改性油酸为非离子表面活性剂,对各种油污和蜡膜产生分散、乳化、湿

润、去污作用。所述改性油酸具有疏水基团，所述疏水基团的碳氢链结构类似于油的分子结构,因此疏水基团向着金属表面的油污，而亲水基团与水紧紧结合在一起，促使油和水两相界面上的表面张力大大降低，当水溶液中含有足够的表面活性剂时,即水溶液中表面活性剂的浓度超过其本身临界胶束浓度范围内时,附着在金属表面上的油污纷纷被胶束剥离,进入溶液形成水包油的微粒而分散于水溶液中，从而进行去污。

    所述烷基聚葡糖苷为除油除锈的催化剂,在酸性溶液中具有加速除油除锈除蜡的作用,同时可以掩蔽水中的钙离子、镁离子,提高了除油效果。同时,钙催化剂加在盐酸或硫酸溶液中，对锈蚀和氧化皮产生一种强力剥离作用。虽然在酸洗液中盐酸的用量比浓盐酸酸洗液降低了40% ~ 50%(体积比),而除锈的速度并没有降低，反而有提高。

    所述椰油脂肪酸二乙醇酰胺为缓蚀剂，可避免工件表面产生过腐蚀、氢脆的产生。在使用盐酸或硫酸酸洗液时，酸洗时间一定要严格掌握稍有不慎有些精密零件就会产生过腐蚀现象，而在酸洗液中加入所述椰油脂肪酸二乙醇酰胺为缓蚀剂就不必有这种顾虑。

    所述四乙酰基乙二胺为工件表面钝化剂,可在金属表面形成一层钝化膜如果经除油除锈除蜡处理后的工件不能马上转入下道工序进行工作时,可以不用水清洗,直接从酸洗液中取出存放可达8h以上不产生锈蚀现象。

    将所述添加剂加入到盐酸中，能抑制酸雾的产生,降低腐蚀性气体的溢出、能保证操作者的健康;能降低能源消耗、避免工件过腐蚀和氢脆现象、钝化工件表面，从而提高了产品的质量。

    所述添加剂无磷,其COD的生物降解率高达90%以上能减轻对环境的污染。加入所述添加剂的酸洗液可循环使用。

所述乙醇为良好的有机溶剂。

[产品应用]本品主要应用于金 属表面的除锈除油除蜡。

[产品特性]本品除锈除油除蜡添加剂,选用了非离子表面活性剂、除油除锈催化剂、缓蚀剂、钢铁表面钝化剂,将所述添加剂加在盐酸中,不仅具有很好的去污能力,而且能抑制酸雾的产生，降低腐蚀性e气体的溢出,保证操作者的健康;能降低能源消耗、避免工件过腐蚀和氢脆现象、钝化工件表面,从而提高了产品的质量，且所述添加剂不含磷, COD的生物降解率较高,能减轻对环境的污染。
