[制备方法]
(1)固含量为48%~52%的改性丙烯酸树脂的制备:将反应原料石油树脂、羟乙酯、甲基丙烯酸甲酯于反应器中混合，反应体系升温至110~115°C时，滴加丙烯酸丁酯和引发剂，以生产1吨计算，滴加速度为150 ~ 250L/h，反应3~ 3.5h，然后将体系升温至125~ 135°C，再加入环乙酮和双酚A环氧树脂，反应25~50min。
(2)防锈油的制备:反应体系自然降温，在体系降温的同时或体系降至室温后，向上述制备的改性丙烯酸树脂中加入添加剂，然后过筛，即得成品防锈油。
原料配比(改性丙烯酸树脂)(质量份)

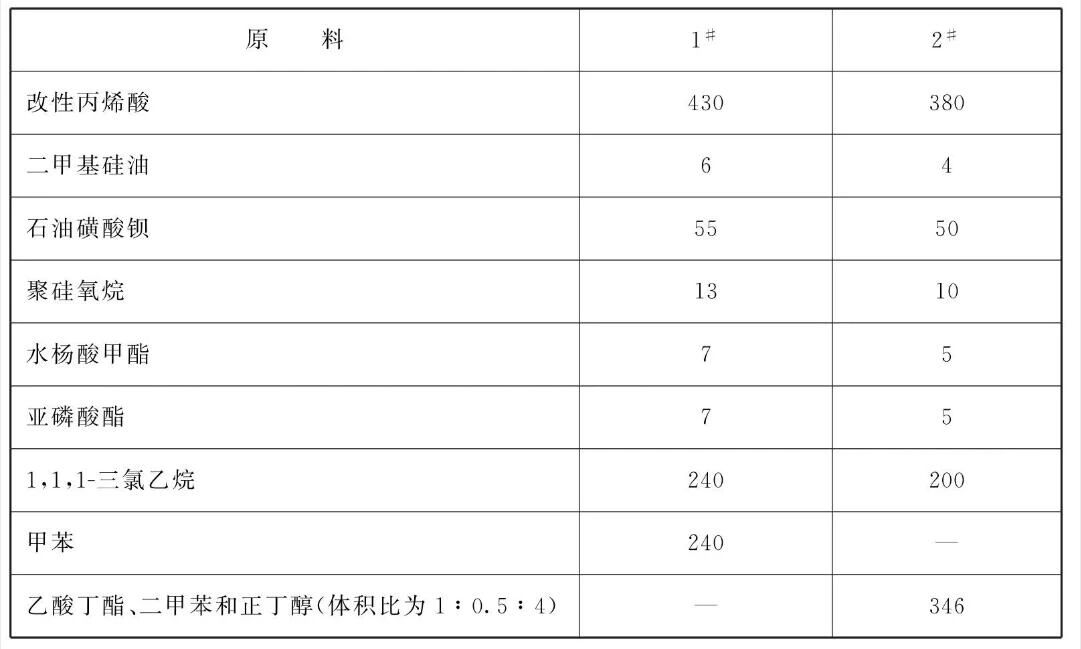

原料配比(防锈油)(质量份)
[制备方法]
(1)固含量为48%~52%的改性丙烯酸树脂的制备:将反应原料石油树脂、羟乙酯、甲基丙烯酸甲酯于反应器中混合，反应体系升温至110~115°C时，滴加丙烯酸丁酯和引发剂，以生产1吨计算，滴加速度为150 ~ 250L/h，反应3~ 3.5h，然后将体系升温至125~ 135°C，再加入环乙酮和双酚A环氧树脂，反应25~50min。
(2)防锈油的制备:反应体系自然降温，在体系降温的同时或体系降至室温后，向上述制备的改性丙烯酸树脂中加入添加剂，然后过筛，即得成品防锈油。
[原料配伍]所述的添加剂为消泡剂、改性剂、流平剂、稳定剂、抗氧剂、阻燃剂和消泡剂的混合物;以按质量份数1000份计，改性丙烯酸树脂为330~430份，消泡剂为2~6份，改性剂为45~55份，稳定剂为7~13份，流平剂为3~7份，抗氧剂为3~7份，阻燃剂为150~250份，余量为溶剂;石油树脂、羟乙酯、甲基丙烯酸甲酯、丙烯酸丁酯、环己酮、双酚A环氧树脂、引发剂的质量比为:2:(18~22):(18~22):(16~24):(15~55):( 2.85~3.15) : ( 0.4975~0.5025) ;引发剂为偶氮二异丁腈或过氧苯甲酰;消泡剂为聚硅氧烷类消泡剂、二甲基硅油，十四醇或磷酸三丁酯;改性剂为石油磺酸钡、石油树脂、改性沥青、松香、变压器油或机油;流平剂为醋酸纤维素、丁酸纤维素或聚硅氧烷;稳定剂为水杨甲酯、光稳定剂、紫外线稳定剂或草酸苯胺;抗氧剂为亚磷酸酯或CPP;阻燃剂为三氯乙烷、氯仿或三氯甲烷;溶剂为二.甲苯、正丁醇、乙酸甲酯、乙酸乙酯或/和乙酸丁酯;当采用的溶液为乙酸丁酯、二甲苯和正丁醇时，它们的质量比为1: 0.5: 4;所述过筛网目数为120~ 180目。
[产品应用]本品用于油管的防锈。
[产品特性]本品原料易得，制备工艺简单;产品性能优良;成本低。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
