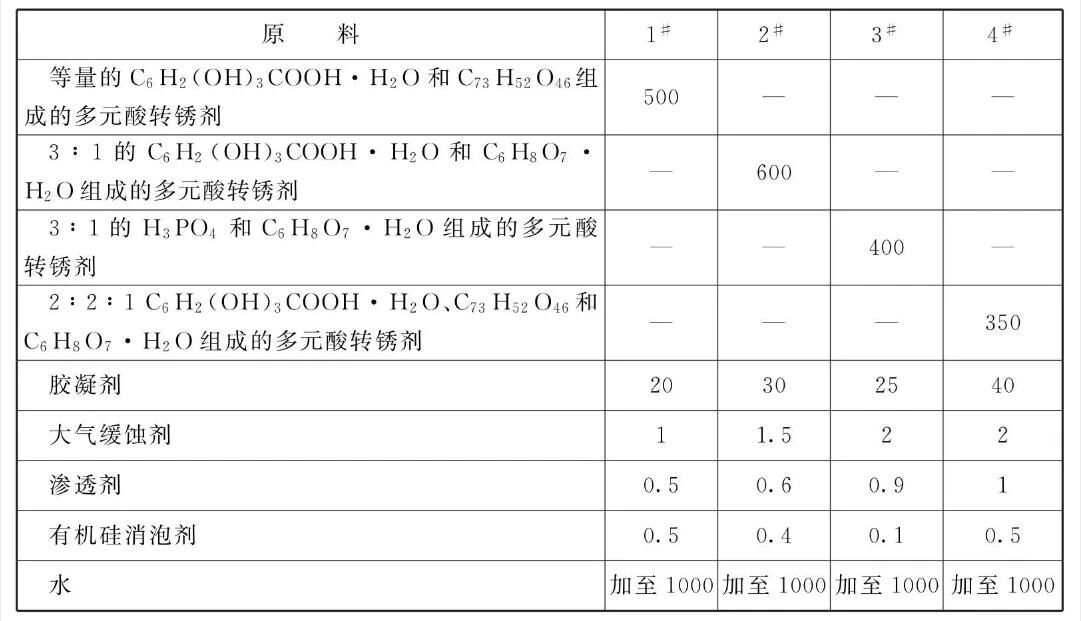

原料配比(质量份)

[制备方法]

将多元酸转锈剂、胶凝剂、大气缓蚀剂、渗透剂、有机硅消泡剂和余量的水。依次加入反应罐中，在40°C温度下混合搅拌48min,冷却、过滤，制得呈黄色液态的钢结构转锈防锈涂剂成品。

[原料配伍]本品各组分质量份配比范围为:多元酸转锈剂300~700、胶凝剂20~40、大气缓蚀剂1~2、渗透剂0.5~1、有机硅消泡剂0.1 ~0.5、水加至1000。

    所述多元酸转锈剂主要成分为C₆H₂ ( OH ) ₃COOH·H₂O、C₇₃H₅₂O₄₆、 H₃PO₄和C₆H₈O₇·H₂O;所述胶凝剂主要成分为磷酸铝;所述大气缓蚀剂主要成分为C₇H₅NS;所述渗透剂主要成分为脂肪醇聚氧乙烯醚高分子聚合物;

    所述有机硅消泡剂主要成分为有机硅高分子聚合物;所述水为纯净水。

质量指标

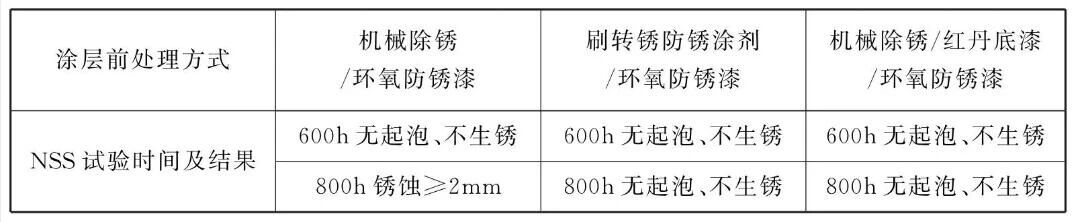

表1

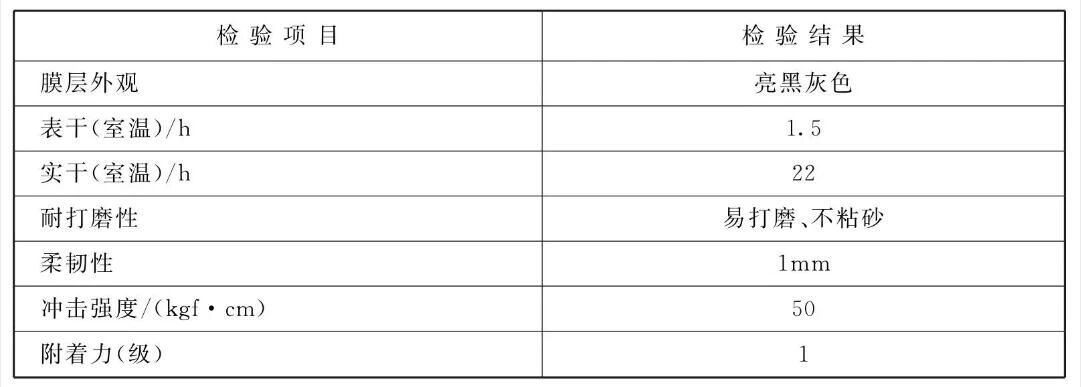

表2

[产品应用]本品主要用作建筑用钢结构转锈防锈涂剂。

    本品防锈涂剂使用方法:清除建筑钢结构表面的油污、泥砂、灰尘，将本品用羊毛刷直接涂刷在带氧化皮或铁锈的钢材表面，锈厚多涂、锈薄少涂，使表面完全润湿，常湿下1~2h即可将铁锈转化除净，并在钢材表面形成紧密的灰黑色防锈膜层，然后再进行油漆施工。经这样处理后的钢结构材料，油漆的内在质量显著提高，防腐蚀时间大大延长，同时兼具一定的防火性能。

[产品特性]

    (1)具有除锈、防锈双重功能:厚度在100um内的铁锈、氧化皮，直接涂刷即可被彻底转化除净。

    (2)节能环保:传统的机械抛丸、喷砂除锈消耗能源，污染环境。手工、电动打磨除锈劳动强度大，效率低，除锈不彻底。酸洗除锈存在大量废水排放，污染环境。本品提供的建筑用钢结构转锈防锈涂剂完全可以替代传统的除锈方法，属于节能环保型产品，水溶性无毒无味，单组分液体，可以像刷涂油漆一样施工，刷涂、滚涂、喷涂皆可，避免了抛丸、喷砂的噪音与粉尘污染，也避免了酸洗磷化的污水排放，有效地保护了工作环境与自然环境。

    (3)无损钢铁:本品提供的建筑用钢结构防锈涂剂适用于各类标号的钢材、铸铁、铁合金，只与其腐蚀产物发生作用，不影响钢铁的化学及机械力学性能，如抗拉强度、伸长率、屈服点、冷弯性能、冲击韧性等。

    (4)与油漆结合力强、配合性好:本品提供的建筑用钢结构转锈防锈涂剂在除锈的过程中，通过分子键合力与基底金属牢固结合，同时，形成的防锈膜平整而紧密，呈微观网状结构，油漆高分子渗入其中，因此与油漆的结合力更强。该膜层可与各类油漆(红丹、酚醛、沥青、氨基、醇酸、硝基、聚酯、环氧、乙烯、聚氨酯、丙烯酸等)、膏灰、涂料(防火涂料、粉末涂料等)配合使用，不存在油漆起皱、鼓泡等相容性问题。

    (5)使用方便:直接涂刷在带有铁锈、氧化皮的钢铁表面，春夏季1~2h、秋冬季2~4h后即完成转化除锈，并可进行油漆施工。不再用喷射设备，不受钢构件复杂的造型及尺寸影响，可以现场施工。
