[制备方法]
分别称取氢氧化钠、铝粉、六亚甲基四胺、聚氧乙烯脂肪醇醚、环氧乙烷，将上述原料全部放入预先清洗洁净的搪瓷容器，加入自来水，此时发生强烈放热的反应，反应温度达95C±5°C，放置在室温下自然冷却至35°C，再徐徐加入磷酸( 浓度为85%)，测定pH=1.5，配制所成的溶液为淡黄色略带香味液体。
[原料配伍]
本品以铝粉(俗称银粉)为金属防锈剂，氢氧化钠为皂化剂，六亚甲基四胺为缓蚀剂，聚氧乙烯脂肪醇醚和环氧乙烷为乳化剂。各组分质量份配比范围为:铝粉(俗称银粉) 12~15;氢氧化钠6~10;六亚甲基四胺12~ 15;聚氧乙烯脂肪醇醚为乳白色膏状固体，含量6~ 10;环氧乙烷12~15 (体积份) ;自来水为250~ 350;磷酸为600~ 700 (体积份)。
原料配比(质量份)
[制备方法]
分别称取氢氧化钠、铝粉、六亚甲基四胺、聚氧乙烯脂肪醇醚、环氧乙烷，将上述原料全部放入预先清洗洁净的搪瓷容器，加入自来水，此时发生强烈放热的反应，反应温度达95C±5°C，放置在室温下自然冷却至35°C，再徐徐加入磷酸( 浓度为85%)，测定pH=1.5，配制所成的溶液为淡黄色略带香味液体。
[原料配伍]
本品以铝粉(俗称银粉)为金属防锈剂，氢氧化钠为皂化剂，六亚甲基四胺为缓蚀剂，聚氧乙烯脂肪醇醚和环氧乙烷为乳化剂。各组分质量份配比范围为:铝粉(俗称银粉) 12~15;氢氧化钠6~10;六亚甲基四胺12~ 15;聚氧乙烯脂肪醇醚为乳白色膏状固体，含量6~ 10;环氧乙烷12~15 (体积份) ;自来水为250~ 350;磷酸为600~ 700 (体积份)。
[产品应用]
将配制的原液(相对密度1.40)，按原液:水=1: 2比例配成水基溶液，对金属制品、工件进行浸洗，可加热使用，也可在室温使用，当溶液加热到50~ 80°C时，在10~ 15min可处理干净。处理小工件时，可将工件悬挂(离酸洗槽底100mm )于溶液中，工件顶端应低于溶液500mm进行浸洗。在处理大型工件时，采用喷液机循环进行喷洗，对于电镀金属部件，采用此溶液处理后，使用90°C以上热水冲洗，即可电镀或涂漆，每1mL此溶液可处理金属表面积25~ 30cm2。通过处理后的金属表面放置在通风干燥处可防锈1 月以上，再来涂漆喷漆时，不需除油酸洗处理，只要用清水冲洗去灰污，即可涂漆喷漆。

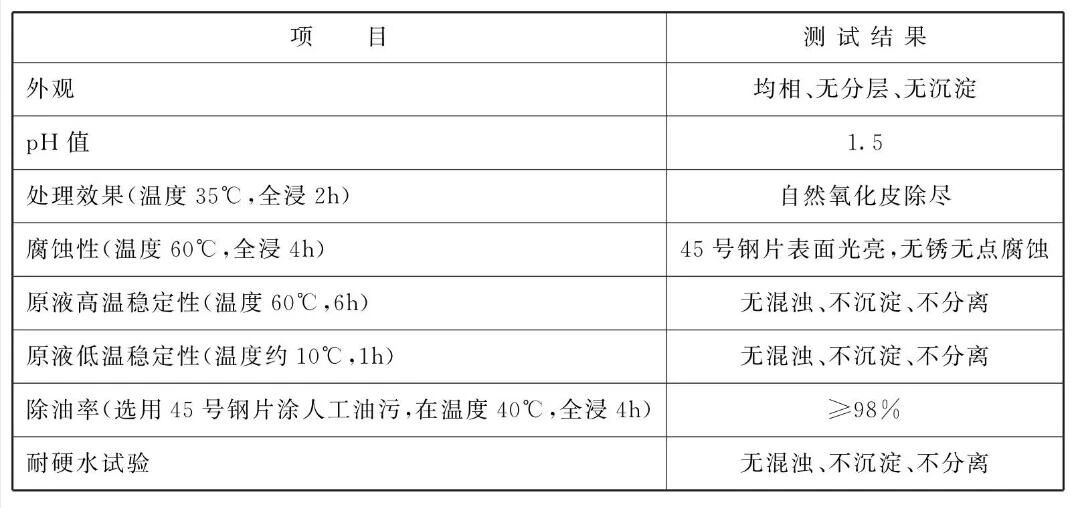

[产品特性]
本品化学性能稳定，使用周期长，消耗慢，溶液可不断添加，连续使用，除油、酸洗、钝化、磷化同步进行，使用此溶液对金属部件处理后，金属表面平整光滑。对有色金属与黑色金属均能达到除油除锈防锈的一步法，增强电镀、镀层结合力和油漆涂膜结合力，提高了涂装质量。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
