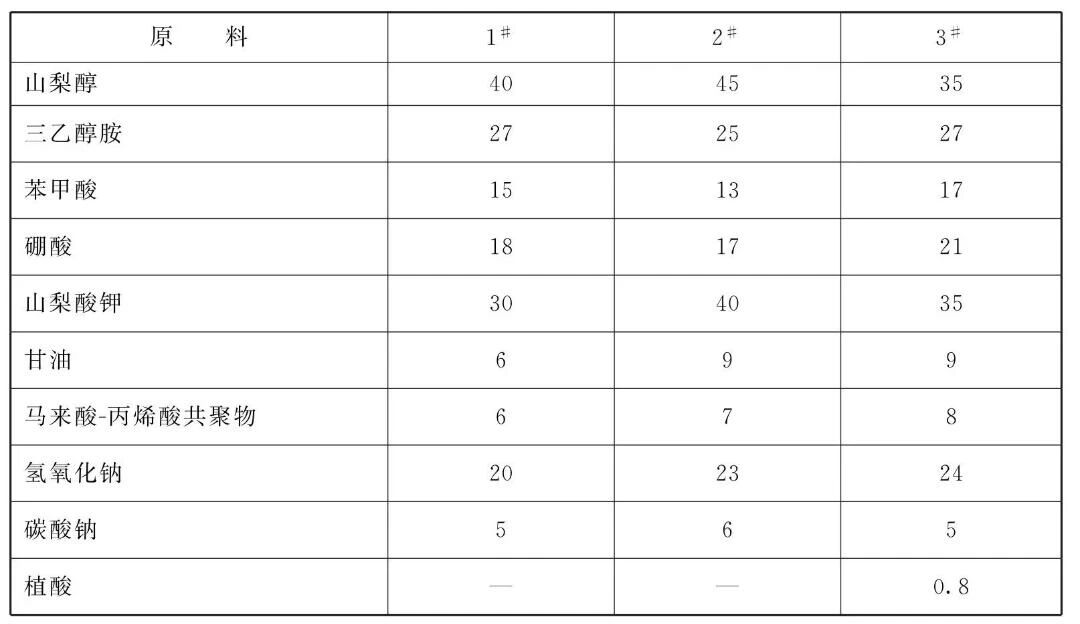

原料配比(质量份)

[制备方法]

    将山梨醇加热至完全融化后，再加入三乙醇胺，搅拌均匀;在上述混合物中缓慢加入苯甲酸，升温至100~ 110°C，使苯甲酸完全溶解;再在上述混合物中缓慢加入硼酸，并升温至110~ 20°C，使硼酸完全溶解;在温度为120°C+10C的情况下保温1.5~2h，室温冷却到90~100°C时，停止搅拌，形成组分A,继续冷却至80 ~ 90°C时，向其中加入含有氢氧化钠和碳酸钠混合的水，使组分A完全溶解于水中;再在上述溶液中加入山梨酸钾、马丙共聚物、甘油、植酸搅拌均匀，加水到规定容量，即可，此时溶液的pH值在9~10。

[原料配伍]

    本品各组分质量份配比范围为:山梨醇30~50、三乙醇胺20~ 29、苯甲酸13~ 17、硼酸18~22、山梨酸钾20~50、甘油5~ 10、马丙共聚物5~ 10、氢氧化钠15 ~25、碳酸钠4~6、植酸0.7~0.9。

    本品金属防锈剂反应原理为:在高温下，把高分子状态下的醇氧化为醛和酸，山梨酸与三乙酸醇反应生成高分子网状结构的物质，网状物质与马丙共聚物共同作为成膜剂;三乙醇胺还与防锈剂中的苯甲酸、硼酸反应，生成相应的盐，所生成的盐与山梨酸钾一起作为复合缓蚀剂;所述的复合缓蚀剂具有较好的缓蚀性能;甘油作为表面活性剂，它起到降低溶液的表面张力，增加防锈水的润湿性，把缓蚀剂和成膜剂完全黏附在金属的表面，覆盖性和吸湿性较好;马丙共聚物还具有有表面活性和消泡活性。

[产品应用]本品主要用作金属防锈剂。

[产品特性]

    本品所采用的原料部分为食品级而且价格低;在工业使用中对人体不会造成伤害，不含有重金属以及致癌物质亚硝酸钠，符合环保的要求;防锈剂附着于金属表面，在金属表面所形成的保护膜，不与金属表面基体发生化学反应，能保持金属表面平整、润湿、光滑，防锈剂维持pH值在8~9范围之内，使金属表面含氧量降低，防锈性能好，特别适用于工序间的防锈，金属防锈在1年以上;由于是水性金属防锈剂，因此在进入下道工序时，清洗方便;防锈剂能与水按任意比例相溶，可反复使用。
