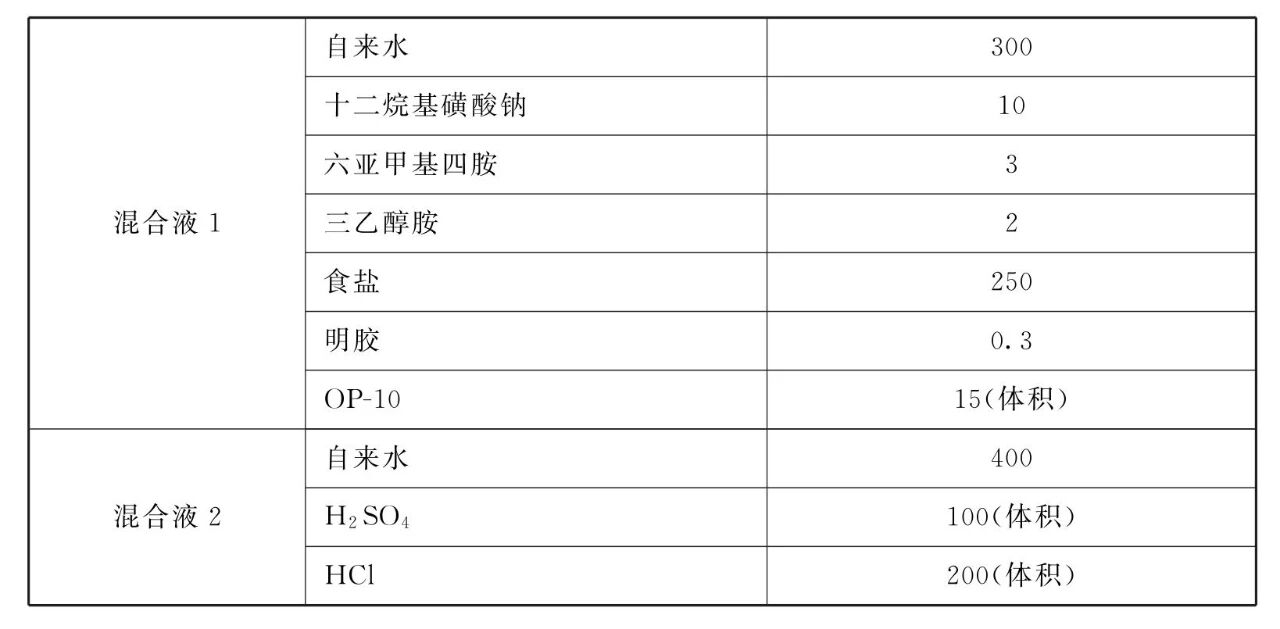

[原料配比] (质量份)

[制备方法]

    (1)自来水溶解十二烷基磺酸钠、六亚甲基四胺、三乙醇胺、食盐、明胶、OP-10,搅拌全部溶解得混合液1。

    (2)用自来水放一容器中先将H₂SO₄缓缓加入水中搅拌散热,然后加入HCI搅拌,得混合液2。

    (3)将混合液1倒入混合液2中，混合即得清洗剂。

[原料配伍]本品各组分质 量份配比范围为:自来水300、十二烷基磺酸钠8~ 10、六亚甲基四胺2.5~4、三乙醇胺1.5~3、食盐200~ 300、明胶0.2~0.4、OP-10 12 ~ 20(体积)、自来水400、H₂SO₄ 100~ 150(体积)、HCI 200 ~ 300(体积)。

    所述十二烷基磺酸钠作抑雾剂使用,产生泡沫，酸和钢铁基体发生反应,生成氢气、产生氢脆，放出大量酸雾。为了防止酸雾的产生,在酸洗时加入十二烷基磺酸钠，它能防止酸雾产生同时达到酸洗持久的作用。

    所述六亚甲基四胺在酸洗时对金属件起缓蚀作用，缓蚀率大于95%,能有效抑制钢铁件在酸洗中对氢的吸收和Fe³⁺对金属的腐蚀使金属酸洗时不产生孔蚀。

    所述三乙醇胺化学钝,作稳定剂使用,在本剂中既可控制清洗剂的分解又起到渗透作用。

    所述食盐能控制H₂SO₄对碳钢、铬钢、铬镍钢的腐蚀作用,兼作防灰剂。

    所述明胶对金属在酸洗中具有良好的缓蚀作用,这种由相对分子质量较小的多种a^-氨基酸构成,是一种既含氨基又含经基的缓蚀剂。当浓度达到0.3%时缓 蚀率为95%,介质温度升高,浓度增大，其缓蚀率有不同程度增加。

所述OP-10乳化剂是一种良好的乳化剂，除油效果良好,但不易从零件上洗掉,为保证镀层与金属零件的结合力,必须加强清洗。在本品中作为除油成分。

[产品应用]本品可广 泛运用于金属及部分非金属材料在涂装、电镀、化学镀、防锈封存、表面改性、表面膜转化等工艺的预处理。

本品多功能清洗剂清洗的工艺方法:

(1)浸泡法。将要处理的金属工件浸入除油除锈液中3 ~ 15min,视其工作情况而定。此法比较经济若温度在30°C,或搅拌振动时效果更佳。处理完毕用清水冲洗。

(2)喷雾法。用喷雾器将除油除锈液自上而下喷在工件上,用水清洗分解掉氧化物,工件干燥后可待用。

(3)刷制法。用除油除锈液直接刷在工件上,用清水冲刷干净,干燥后待用，若在30°C下，或搅拌振动后效果更快更好。

[产品特性]

(1)效果好。该产品可有效清除金属表面上的油、锈和非金属表面上的油污，为后续工序提供洁净的表面。无氢脆和过腐蚀现象。

(2)成本低，用量少。Fe含量在150g/L以下，均可有效使用。

(3)工艺简单。将去油除锈同步进行。原有的去油除锈工艺需经过去油→水洗

→除锈→水洗等四道工序才能获得洁净的表面，采用该技术只需综合处理→水洗两道工序。可简化操作步骤提高工效,节省生产场地和生产设备。

(4)改善了生产条件。该产品无酸雾产生,有利于环境保护、劳动保护和生产设

备维护并可减少原料消耗。

(5)使用方便。该产品常温下配制、使用，有利于节约能源、降低处理成本，还可添加循环使用。

(6)使用安全。产品不燃、不爆、无毒、无味，对人体无害。

(7)用途广泛。可广泛运用于金属及部分非金属材料在涂装、电镀、化学镀、

防锈封存、表面改性、表面膜转化等工艺的预处理。
