(1)复合型表面活性剂:油酸加热到70~ 80°C反应1h后加入聚乙二醇，升温到80~ 100°C反应1 ~ 2h加入异戊醇、三乙醇胺、六亚甲基四胺、平平加反应3h。
(2)含氮硼酸酯、羧酸酯复合物:反应釜中加异戊醇、乙醇升温搅拌到50~ 60°C加入尿素，硼酸升温到75~85°C反应2h，加入硫脲反应1h，加入油酸，反应1h升温到90~100°C反应3~ 4h。
(3)防锈络合物:加热水40 ~50°C，依次加入柠檬酸、硼砂、尿素、羟甲基脲、磷酸三钠、钼酸钠、苯甲酸钠、Na2CO3升温到60~ 70°C溶解完全。
(4)配制切削液:加入表面活性剂，加入酯类复合物、防锈络合物，在70~ 80°C搅拌反应1~2h,加入消泡剂、苯并三氮唑、调pH=7.5 ~8.5。

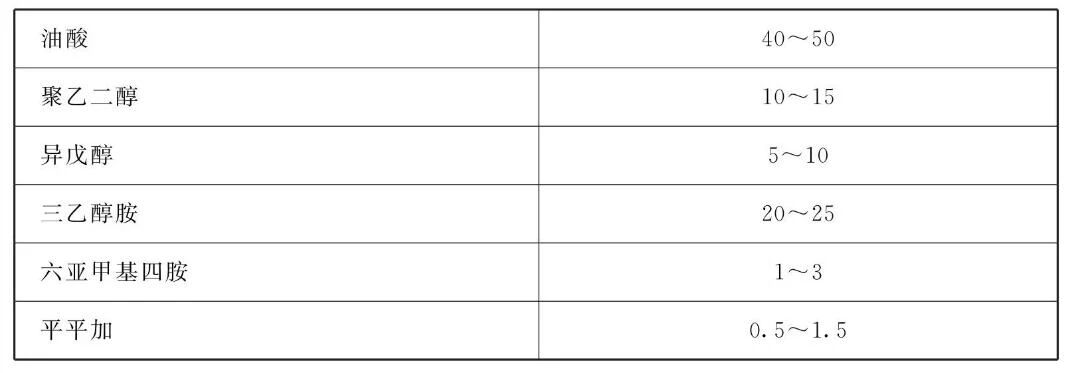

易镀，专业的表面处理交流平台 表1 复合型表面活性剂原料配比(质量份)

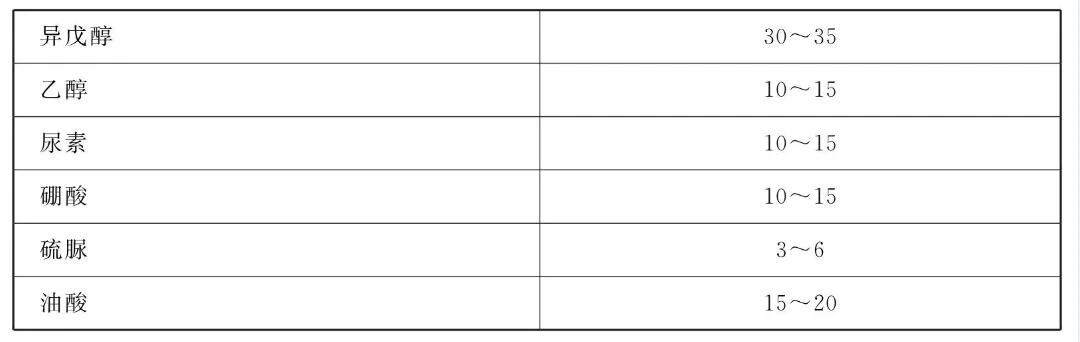

表2 含氮硼酸酯、 羧酸酯复合物

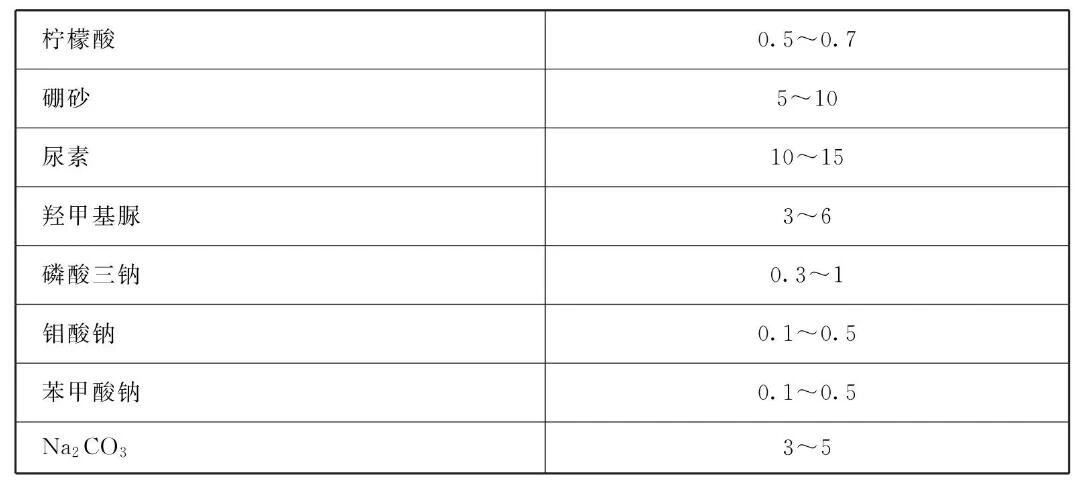

表3 防锈络合物

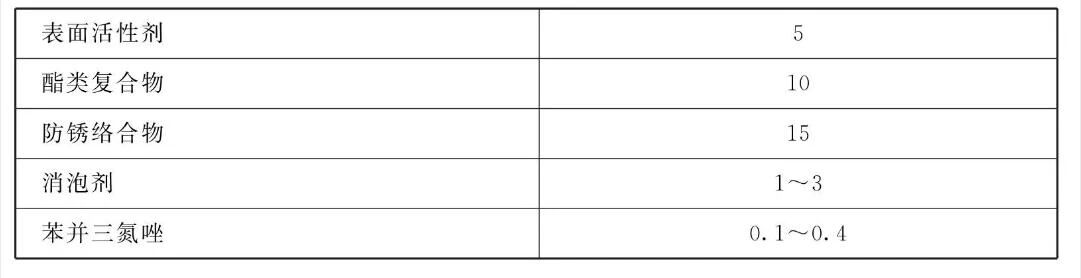

表4 配制切削液
易镀，专业的表面处理交流平台制备方法
(1)复合型表面活性剂:油酸加热到70~ 80°C反应1h后加入聚乙二醇，升温到80~ 100°C反应1 ~ 2h加入异戊醇、三乙醇胺、六亚甲基四胺、平平加反应3h。
(2)含氮硼酸酯、羧酸酯复合物:反应釜中加异戊醇、乙醇升温搅拌到50~ 60°C加入尿素，硼酸升温到75~85°C反应2h，加入硫脲反应1h，加入油酸，反应1h升温到90~100°C反应3~ 4h。
(3)防锈络合物:加热水40 ~50°C，依次加入柠檬酸、硼砂、尿素、羟甲基脲、磷酸三钠、钼酸钠、苯甲酸钠、Na2CO3升温到60~ 70°C溶解完全。
(4)配制切削液:加入表面活性剂，加入酯类复合物、防锈络合物，在70~ 80°C搅拌反应1~2h,加入消泡剂、苯并三氮唑、调pH=7.5 ~8.5。

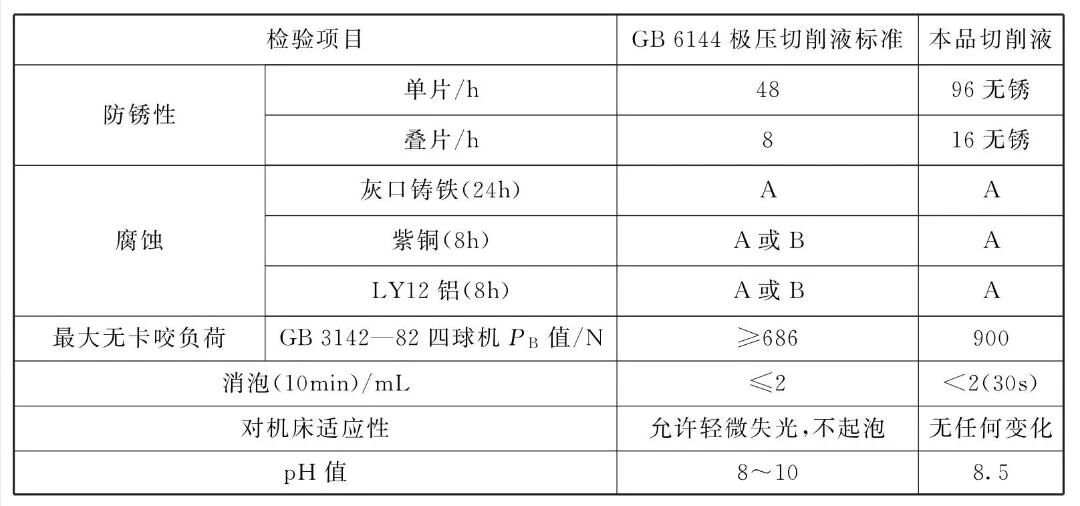

易镀，专业的表面处理交流平台 本品各组分质量份配比范围为:表面活性剂5、酯类复合物10、防锈络合物15、消泡剂1~3、苯并三氮唑0.1~0.4。 所述表面活性剂包括:油酸40~50、聚乙二醇10~ 15、异戊醇5~10、三乙醇胺20~25、六亚甲基四胺1~3、平平加0.5~1.5。 所述酯类复合物包括:异戊醇30~35、乙醇10~15、尿素10~15、硼酸10~15、硫脲3~6、油酸15~20。 所述防锈络合物:柠檬酸0.5~0.7、硼砂5~ 10、尿素10~15、羟甲基脲3~6、磷酸三钠0.3~ 1、钼酸钠0.1~0.5、苯甲酸钠0.1~0.5、Na2CO3~ 5。 质量指标 易镀，专业的表面处理交流平台 本品主要用作极压抗磨防锈切削液。本品高效极压抗磨防锈性能优良，配4%~5%的水溶液可用于极压加工，配2%~3%的水溶液可用于普通加工，适用范围广。在数控机床上试用，切削液透明，使用周期长，刀具寿命提高2倍以上，在磨床上试用大大降低磨耗比。原料配伍
产品应用
排行榜
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
