(1)三乙醇胺-硼酸-顺丁烯二酸酐缩合物的制备:将三乙醇胺、硼酸、顺丁烯二酸酐加入反应釜中，在真空度<-0.09MPa、温度为160°C±5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100°C，放料得目的产物。
(2)三乙醇胺硼酸油酸缩合物的制备:将三乙醇胺、硼酸、油酸加入反应釜中，在真空度≤-0.09MPa、温度为165°C+5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100C，放料得目的产物。
(3)三乙醇胺-硼酸-庚酸缩合物的制备:将三乙醇胺、硼酸、庚酸加入反应釜中， 在真空度<-0.09MPa、温度为165°C+5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100C，放料得目的产物。

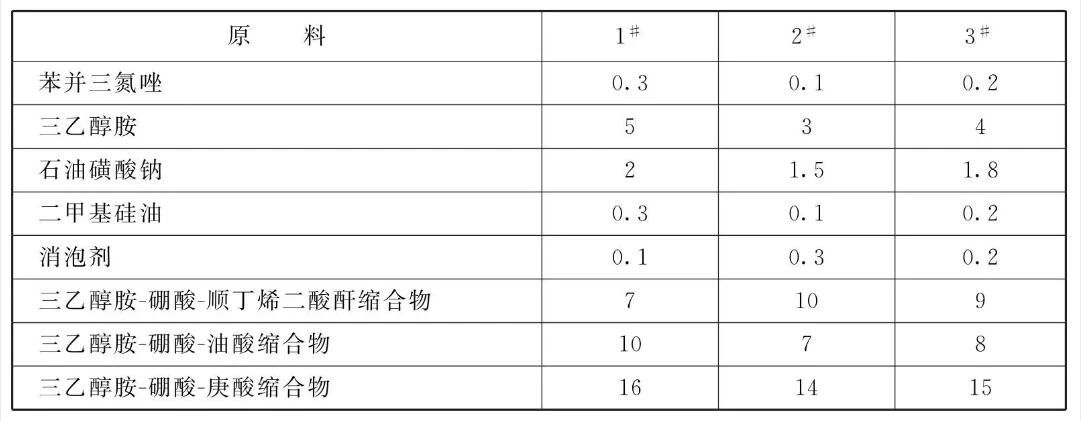

易镀，专业的表面处理交流平台 表1 绿色环保润滑冷却液 续表原料配比(质量份)

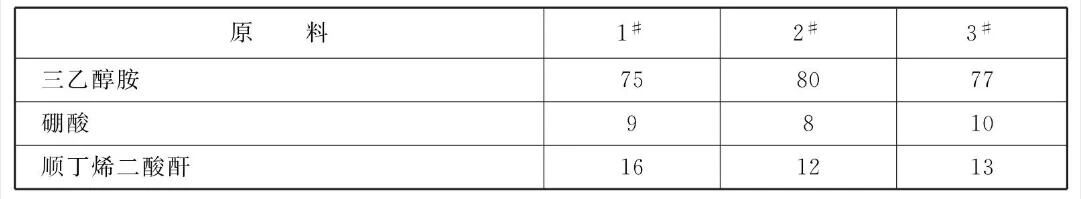

表2 三乙醇胺-硼酸-顺丁烯二酸酐缩合物

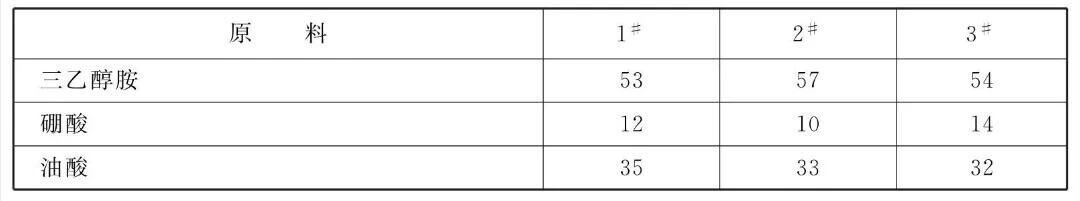

表3 三乙醇胺-硼酸-油酸缩合物

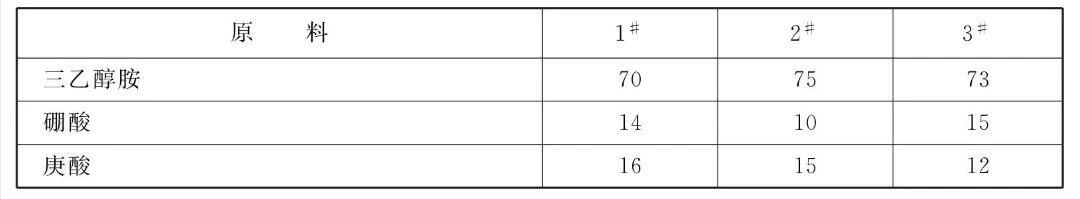

表4 三乙醇胺-硼酸-庚酸缩合物
易镀，专业的表面处理交流平台 (1)三乙醇胺-硼酸-顺丁烯二酸酐缩合物的制备:将三乙醇胺、硼酸、顺丁烯二酸酐加入反应釜中，在真空度<-0.09MPa、温度为160°C±5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100°C，放料得目的产物。制备方法
(2)三乙醇胺硼酸油酸缩合物的制备:将三乙醇胺、硼酸、油酸加入反应釜中，在真空度≤-0.09MPa、温度为165°C+5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100C，放料得目的产物。
(3)三乙醇胺-硼酸-庚酸缩合物的制备:将三乙醇胺、硼酸、庚酸加入反应釜中， 在真空度<-0.09MPa、温度为165°C+5°C条件下，回流反应3h，然后经回流冷凝器分水至无水脱出为反应终点，冷却至<100C，放料得目的产物。
(4)最终产品绿色环保润滑冷却液的制备:将无离子水、硼砂和氢氧化钠加入反应釜中，搅拌下升温至50°C+5°C，混合至完全溶解;加入癸二酸和苯并三氮唑，混合至完全溶解;加入三乙醇胺、石油磺酸钠搅拌至溶液透明;加入二甲基硅油和消泡剂，搅拌混合30min;加入三乙醇胺-硼酸-顺丁烯二酸酐缩合物，搅拌分散60min;加入三乙醇胺-硼酸-油酸缩合物，搅拌分散60min;加入三乙醇胺-硼酸-庚酸缩合物，搅拌至溶液透明，得目的产物。
易镀，专业的表面处理交流平台 本品各组分质量份配比范围为:无离子水50~60、硼砂2~4、氢氧化钠1~2、癸二酸1.2~1.5、苯并三氮唑0.1~0.3、三乙醇胺3~5、石油磺酸钠1.5~2、二甲基硅油0.1 ~0.3、消泡剂0.1 ~0.3、三乙醇胺-硼酸-顺丁烯二酸酐缩合物7 ~10、三乙醇胺-硼酸-油酸缩合物7~10、三乙醇胺硼酸-庚酸缩合物14~16。原料配伍

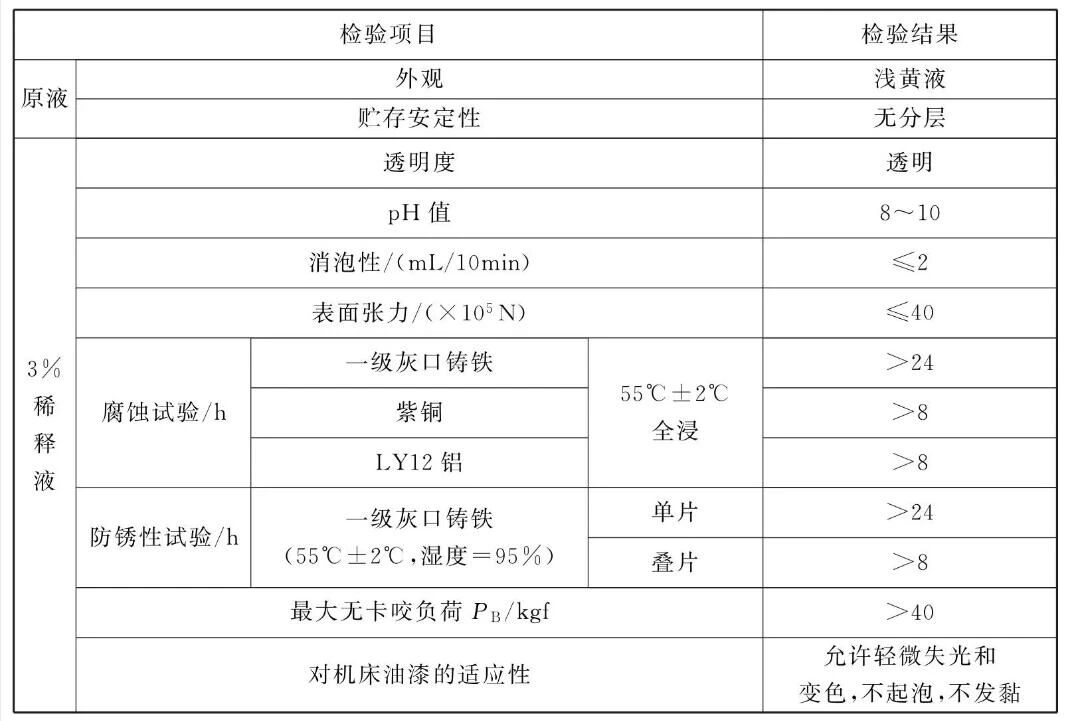

质量指标
产品应用
排行榜
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
