先将水加入反应釜中，接着加入氧化锌，加入过程均匀搅拌;调成浆状后，往浆状溶液中加入磷酸，均匀搅拌，待溶液澄清后，往溶液中加入硝酸锌，搅拌至硝酸锌全部溶解;然后，逐步顺序加入硝酸镍、柠檬酸、氟硼酸钠、间硝基苯磺酸钠、钨酸钠，加入过程中均匀搅拌，待上步物料溶解后，再加入下步物料。
易镀，专业的表面处理交流平台 易镀，专业的表面处理交流平台 先将水加入反应釜中，接着加入氧化锌，加入过程均匀搅拌;调成浆状后，往浆状溶液中加入磷酸，均匀搅拌，待溶液澄清后，往溶液中加入硝酸锌，搅拌至硝酸锌全部溶解;然后，逐步顺序加入硝酸镍、柠檬酸、氟硼酸钠、间硝基苯磺酸钠、钨酸钠，加入过程中均匀搅拌，待上步物料溶解后，再加入下步物料。 易镀，专业的表面处理交流平台 本品各组分质量份配比范围为:磷酸30~35、氧化锌6~8、硝酸锌12~20、柠檬酸0.9~1.8、 硝酸镍0.2 ~0.5、 氟硼酸钠0.7~1.1、间硝基苯磺酸钠1.2~1.9、钨酸钠3~5、水加至100。原料配比(质量份)
制备方法
原料配伍

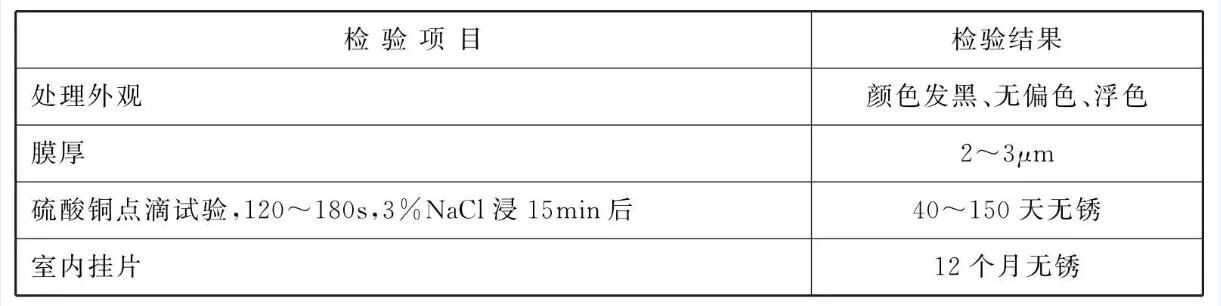

质量指标
易镀，专业的表面处理交流平台 本品主要应用于钢铁表面磷化。 使用方法:将待处理的零件进行除油、水洗、除锈、水洗后，在室温下，将需磷化的金属件放入处理液中，处理2min，取出，水洗，然后将零件放入磷化液中处理10min，取出水洗，封孔，水洗烘干，浸防锈油漆，得成品。产品应用
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
