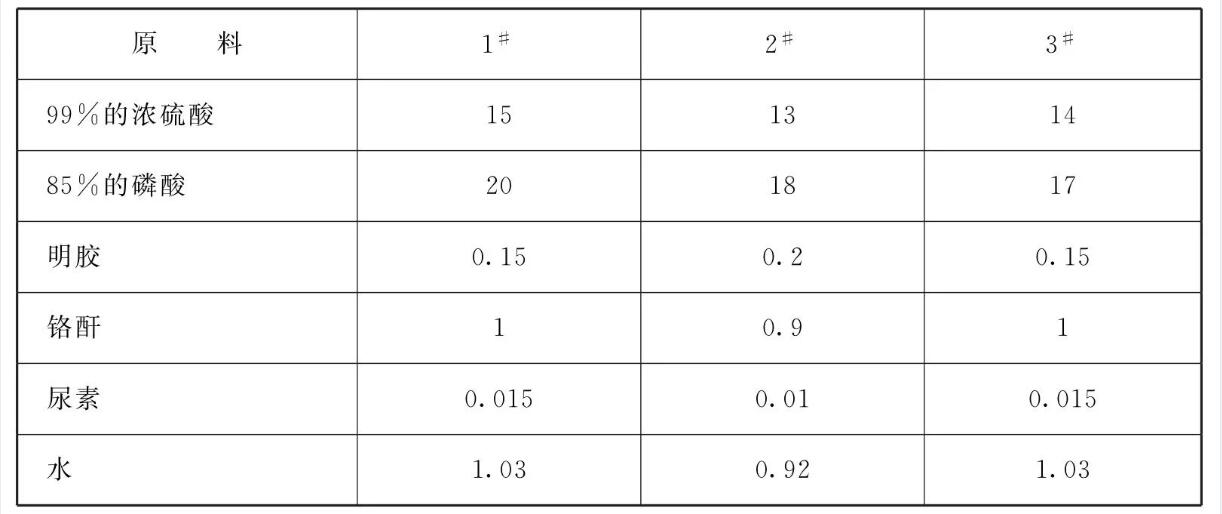

原料配比(质量份)
[制备方法]
将浓硫酸、磷酸先混合，铬酐溶于90~ 100°C的水后加入到混合酸中，再在80~ 90°C下加入明胶溶化搅拌均匀，最后将尿素溶于水中加入到上述均匀的混合物中，铬酐与水的质量比最好为1: 1，制得的拋光液的相对密度为1.76~ 1.80。
[原料配伍]
本品各组分质量份配比范围为:95%以上的浓硫酸13~15、85%以上的磷酸17 ~ 20、明胶0.15~0.2、 铬酐0.08~ 1、尿素0.01~0.015、水0.92~ 2.03。
[产品应用]
本品适合不锈钢的拋光，可以是板状、钢丝、管状、制品等。
本品的拋光方式采用电解方式，不锈钢件作为阳极接电源正极，阴极为铅板，抛光液加入到电解槽中能浸过不锈钢件即可，加温至80°C，同时通入电压为12V的电流，一般2.5min左右能电解完毕，不锈钢件呈黑绿色，然后放入30°C左右的温水中浸泡进行钝化，一般20min，再在水中分解8h即得到光泽度比较高的不锈钢件。不锈钢损失1% (质量)。分解后的水可以反复使用，其余物质沉淀在容器底部，减少了环境污染。抛光液能够连续工作200h，中间须补充适量水，使其相对密度达到1.76 ~1.80， 有时可补充少量铬酐。
[产品特性]
本品能使抛光均匀、光泽度高，在电解下抛光时间短，且易控制、稳定抛光速度，能够减少环境污染。本品的不锈钢浸于抛光液中能长时间不受腐蚀，经实验至少两年不受腐蚀。
本文转载自《金属表面处理剂配方手册》主编 李东光
