本品主要应用于氧化铝抛光。

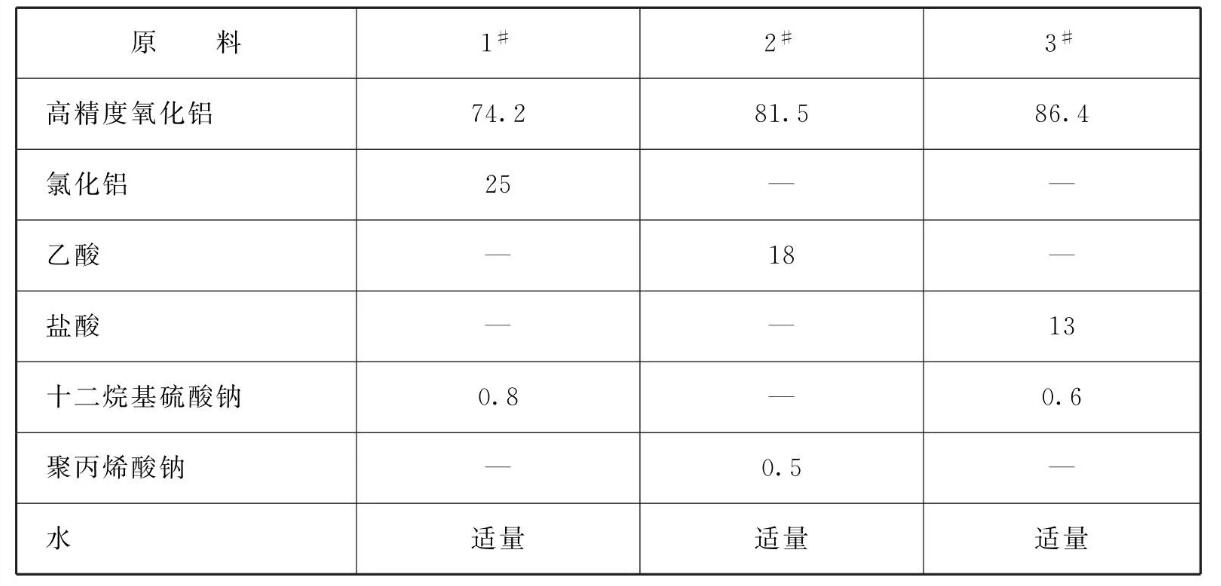

原料配比(质量份)
[制备方法]
将各组分，用水配制成质量固含量为0.5% ~ 20%的浆液，采用高速剪切机剪切分散1.5~2h，得到抛光液。
[原料配伍]
本品各组分质量份配比范围为:高精度氧化铝74~90、酸性pH调节剂10~25、分散剂0.1~0.8。
所述酸性pH调节剂选自硝酸、盐酸、乙酸或硝酸铝、氯化铝、硫酸铝等可溶性铝盐等的一种或几种，优选可溶性铝盐。
所述分散剂选自聚乙二醇20000、聚丙烯酸钠、六偏磷酸钠、十六烷基三甲基溴化铵或十二烷基硫酸钠中的一种或几种，优选六偏磷酸钠;
所述的高精度氧化铝粉，中位粒径D50为0.2~ 2.0μm，且满足: D10≥0.5D50; D90≤2D50; D100≤3D500 所述的抛光液的颗粒度测试方法是指用激光散射原理的激光粒度仪测得的粒度分布。
本品的高精度氧化铝抛光液的制备方法，包括如下步骤:将原料α-氧化铝与水打浆，然后采用水力离心分级，获得所述的氧化铝抛光粉。
所述原料α-氧化铝中位粒径D50<2.0μm，其中，x-氧化铝晶型的质量百分比占95%以上。
[产品应用]
本品主要应用于氧化铝抛光。
[产品特性]
本品具有氧化铝中位粒径小，粒度分布范围窄，耐磨性高，制品精度高等优点。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
