本品主要应用于金属非金属的化学镀镍。

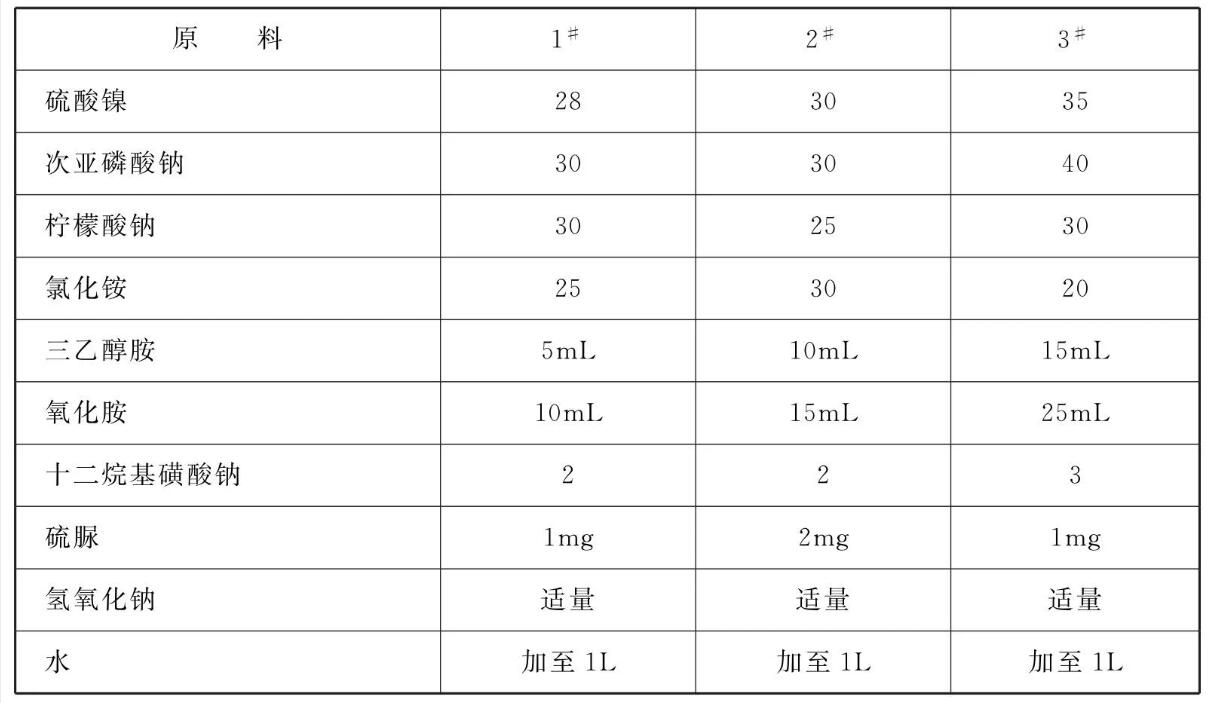

原料配比(g/L)
[制备方法]
(1)取硫酸镍、次亚磷酸钠、柠檬酸钠、氯化铵、三乙醇胺、氧化胺、十二烷基磺酸钠、硫脲、氢氧化钠，分别用少许水将其分别溶解。
(2)将溶解的硫酸镍溶液倒入氯化铵溶液中混合均匀。
(3)再将柠檬酸钠、三乙醇胺、氧化胺、十二烷基磺酸钠、硫脲溶液依次倒入上述步骤(2)所得的混合溶液中，并将其混合均匀。
(4)加入次亚磷酸钠溶液，混合均匀。
(5)用蒸馏水将步骤(4)所得的溶液稀释到计算体积，并用氢氧化钠溶液调节镀液pH值至11。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍20~35、次亚磷酸钠25~45、柠檬酸钠25~45、氯化铵25~45、三乙醇胺5~20mL、氧化胺5~ 30mL、十二烷基磺酸钠1
~5、硫脲1~8mg、水加至1L，并加入适量氢氧化钠调整pH值到8~12。
[产品应用]
本品主要应用于金属非金属的化学镀镍。
化学镀镍:
(1)将工件按常规电镀前处理进行除油、除锈处理;非金属材料要进行粗化、敏化、活化等前处理。
(2)将处理完毕的工件浸入镀液中，对于比镍稳定的金属需用铁等活泼金属进行触发。
[产品特性]
(1)镀液在常温下即可施镀，在20~70°C的较宽温度范围内均可得到满意的镀层。
(2)镀液稳定，镀层均匀、光亮。本镀液采用氧化胺、氯化铵及三乙醇胺作为络合剂，镀液稳定;硫脲作为稳定剂，添加十二烷基磺酸钠后在综合作用下可得到均匀光亮的镀层。
(3)污染小。本镀液中无其他重金属杂质，用氢氧化钠来调节pH值，无氨气污染。
本品由于具有镀液稳定、镀层均匀、光亮，施镀温度范围广、可以低温施镀等特点，适合金属及非金属的表面加工，尤其适用对高温时易变形、对工件精度要求高的工件进行表面防护及装饰性处理。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
