本品主要应用于含硅、铜、镁的铝合金化学镀镍。

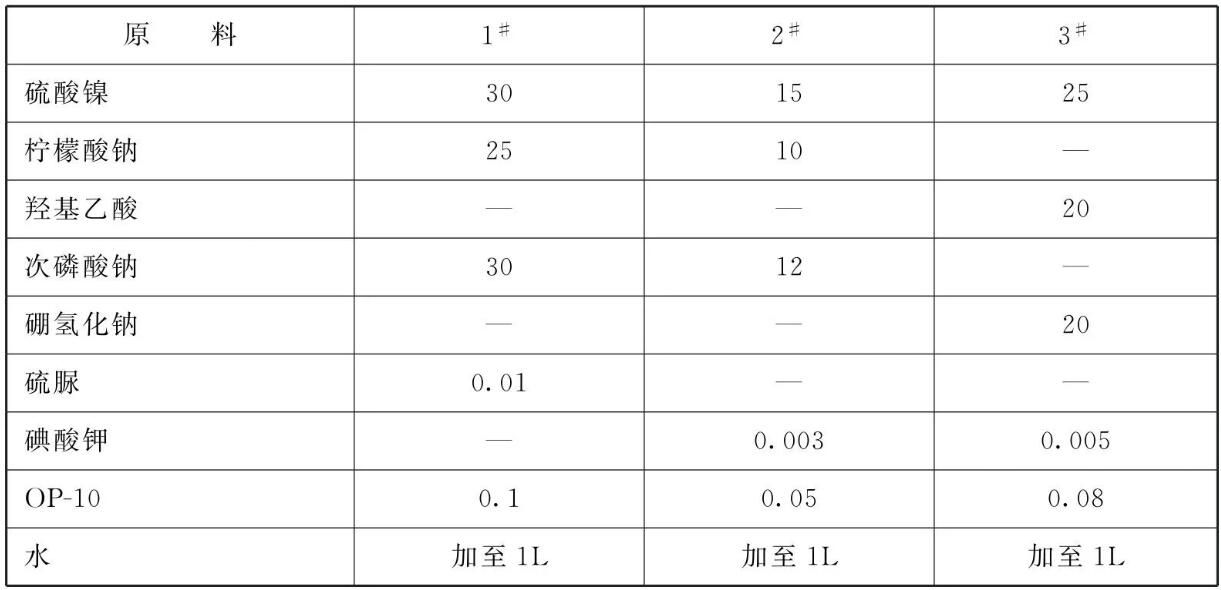

原料配比(g/L)
[制备方法]
将各组分溶于水， 搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :镍盐15~30、络合剂10~ 25、还原剂12~ 30、稳定剂0.003~0.01、 润湿剂0.05~0.1、 水加至1L。
所述镍盐为硫酸镍或氯化镍;
所述络合剂为柠檬酸钠、柠檬酸或羟基乙酸;
所述还原剂为次亚磷酸钠、次磷酸钠或硼氢化钠;
所述稳定剂为硫脲或碘酸钾;
所述湿润剂为OP-10。
[产品应用]
本品主要应用于含硅、铜、镁的铝合金化学镀镍。操作步骤如下:
(1)表面钝化:将含硅、铜、镁的铝合金件表面进行抛光、打磨、脱脂，然后在室温下浸入酸性溶液中钝化，时间1~3min。
(2)水冲洗:将整理钝化后的铝合金件水洗烘干，待用。
(3)化学镀镍:将烘干后的铝合金件浸入镀液中进行化学镀镍。
(4)水洗并干化。
上述含硅、铜、镁的铝合金化学镀镍的方法中，所述的钝化用酸性溶液为含有20%~40%的硝酸与0.05% ~ 0.2%的氟化钠及余量的去离子水的混合溶液。
上述含硅、铜、镁的铝合 金化学镀镍的方法中，所述化学镀镍的工艺条件为，温度40~55°C，pH值8.6~ 10.5，浸泡时间3 ~ 60min。
[产品特性]
(1)采用本品的处理方法，不需经过传统电镀方法中的铬酸浸渍和氢氟酸活化处理，减少了对环境的污染及降低了对操作人员的健康影响。
(2)采用本品的处理方法，不经过浸锌处理，简化了传统的铝合金化学镀镍的工艺，降低了成本。
(3)采用本品制得的化学镀镍层，膜层均匀致密，抗冲击力强，抗腐蚀性好，具有良好的金属外观。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
