本品主要应用于化学镀镍。
原料配比(g/L)

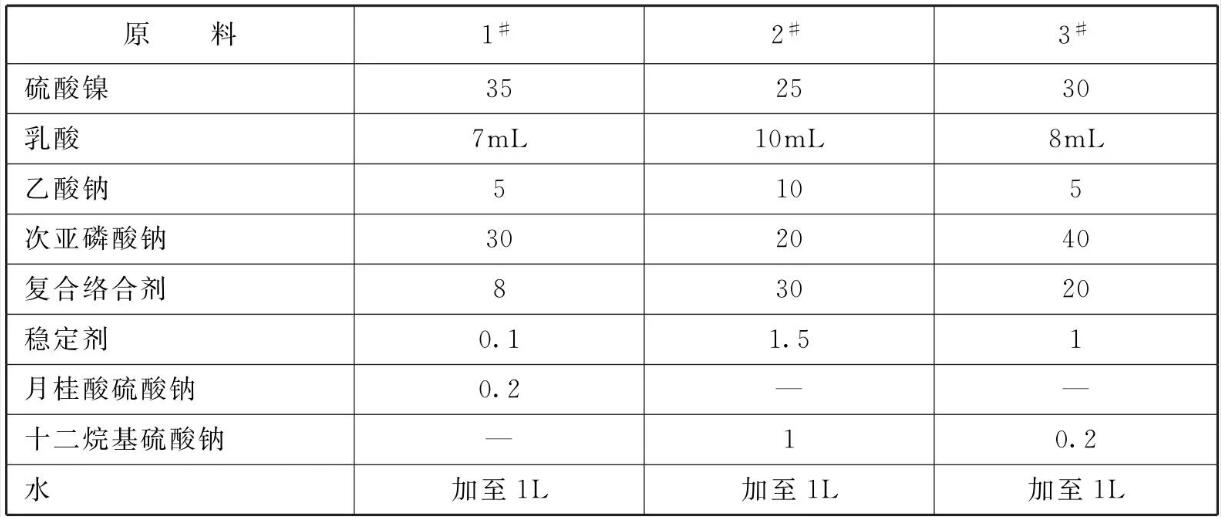

表1 化学镀镍溶液

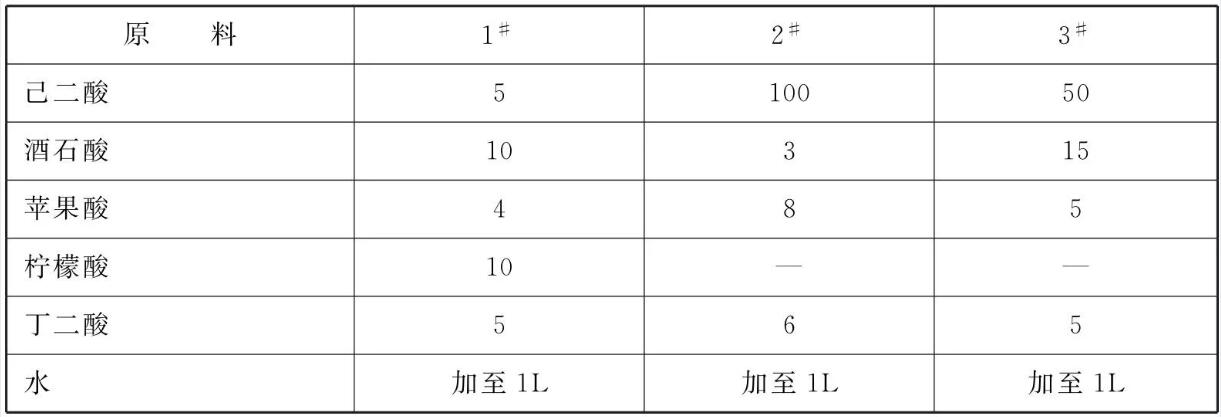

表2 复合络合剂
[制备方法]
将各组分溶于水，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍25~35、乳酸7~10mL、乙酸钠5~ 10、次亚磷酸钠20~40、复合络合剂8~30、稳定剂0.1 ~1.5、 表面活性剂0.2 ~ 1、水加至1L。
所述复合络合剂由以下组分(g/ L)组成:己二酸5~100、 酒石酸3~15、苹果酸或柠檬酸中的一种或两种4~15、丁二酸或丙酸5~6、水加至1L。
所述稳定剂为氧化钼、硫脲、硫代硫酸钠或碘化钾中的一种或两种以上。
所述表面活性剂为十二烷基硫酸钠、月桂酸硫酸钠或十二烷基苯磺酸钠中的一种或两种。
所述化学镀镍溶液的使用温度为80~ 88°C。

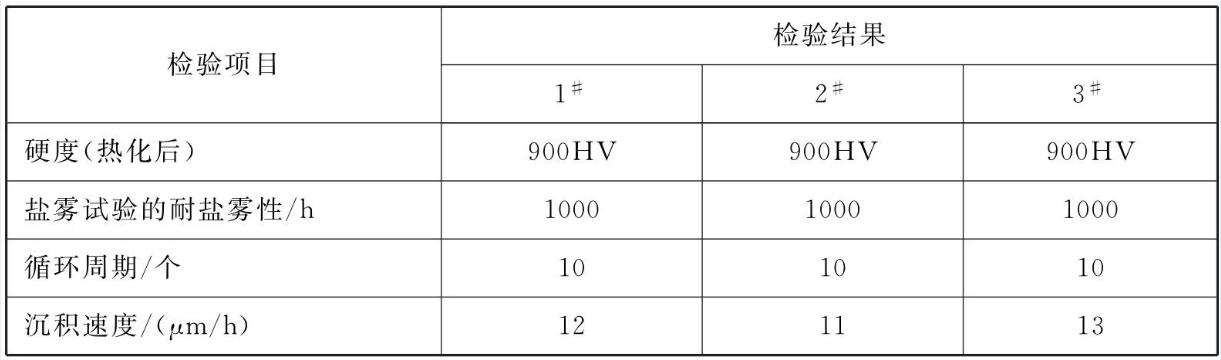

[质量指标]
[产品应用]
本品主要应用于化学镀镍。
[产品特性]
(1)本品的复合络合剂采用己二酸与羧酸按特定比例复配，得到的镀液使用周期长，硬度高，未经热处理硬度达500HV，经过热处理，硬度达900HV;耐蚀性好，中性盐雾试验达1000h ( 20μm以上)。
(2)本品通过选择稳定剂的组成和添加比例，镀液稳定性好、循环周期达到10周期以上，沉积速度大于10μm/h (88°C )。
(3)本品的化学镀镍溶液不含铅、镉等18种全球高度关注的污染物，具有较低的工作温度，高硬度，同时优良的耐蚀性能，完全符合清洁生产的要求。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
