本品主要应用于化学镀镍。

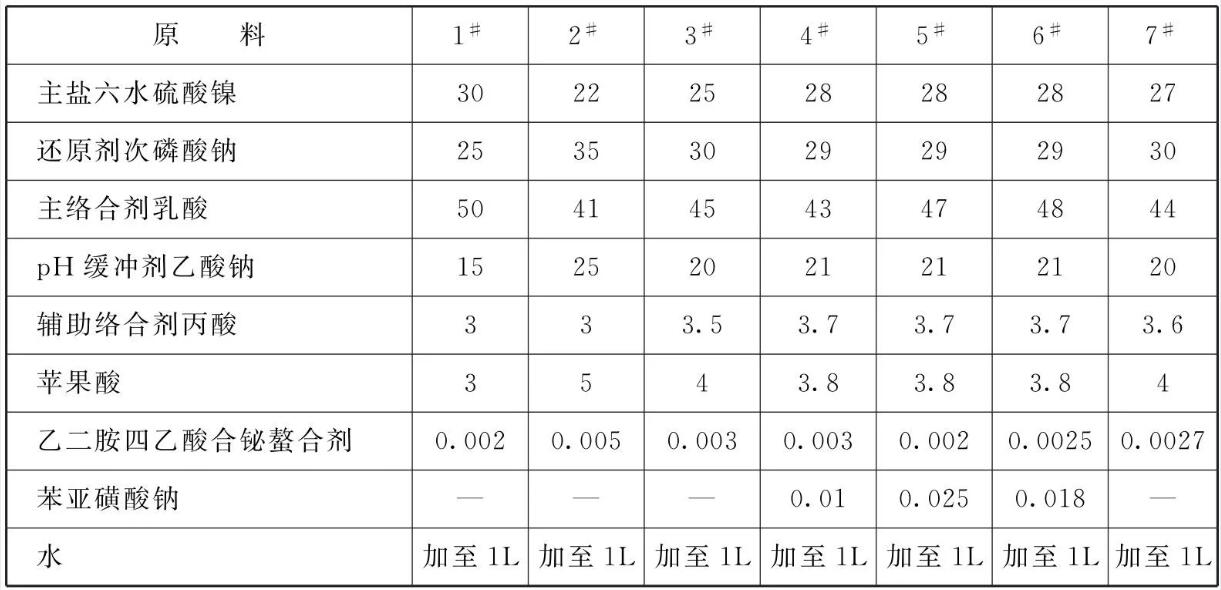

原料配比(g/L)
[制备方法]
(1)稳定剂乙二胺四乙酸合铋螯合剂的制备:将乙二胺四乙酸二钠溶于去离子水组成乙二胺四乙酸二钠溶液，将溶液调pH至7~8。在此溶液中加入硫酸铋，加热并搅拌至完全溶解，得到乙二胺四乙酸合铋螯合剂。
(2)化学镀镍溶液的制备:将原料分别用少量水溶解，然后混合稀释至1L，并用氨水或10%硫酸调节pH至4.8~5.1，在控温磁力搅拌器上加热至88~ 90°C，即可得到一酸性化学镀镍溶液。
[原料配伍]
本品各组分配比范围为(g/L):主盐六水硫酸镍22~30、 还原剂次磷酸钠25~35、主络合剂乳酸41~50、pH缓冲剂乙酸钠15~ 25、 辅助络合剂丙酸了~4、苹果酸3~5、乙二胺四乙酸合铋螯合剂0.002~0.005、苯亚磺酸钠0.01~0.025，水加至1L。
[产品应用]
本品主要应用于化学镀镍。化学镀镍处理步骤如下。
(1)先对处理金属进行前处理，经常规的除油脂、酸中和;
(2)随后用水清洗金属，清洗干净后将金属浸入0.1g/LPdCl2溶液中活化5~ 6s;
(3)之后，用水清洗金属，水洗后放入本品化学镀镍液中处理15 ~30min，处理温度为88~ 90°C，15~30min后取出;
(4)最后将该金属水洗，热风吹干;
(5)经过上述步骤后即可得到纯铜片表面的镀镍，所得镍镀层光亮，厚度5.5μm,放入1: 1HNO3浸泡30s，不形成黑膜。
[产品特性]
本品的稳定剂并非含硫化合物，从而也不存在背景技术中耐腐蚀性差的弊端，本品沉积速度维持在20~ 22μm/h，镀层光亮且具有优良的抗变色性和耐腐蚀性。在化学镀镍溶液内加入双功能增光剂苯亚磺酸钠后，获得的镍镀层外观镜亮，沉积速度高达28 ~ 30μm/h。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
