本品可应用于光学设备、太阳能集热器、家用电器和有关装饰品等表面镀黑镍处理。

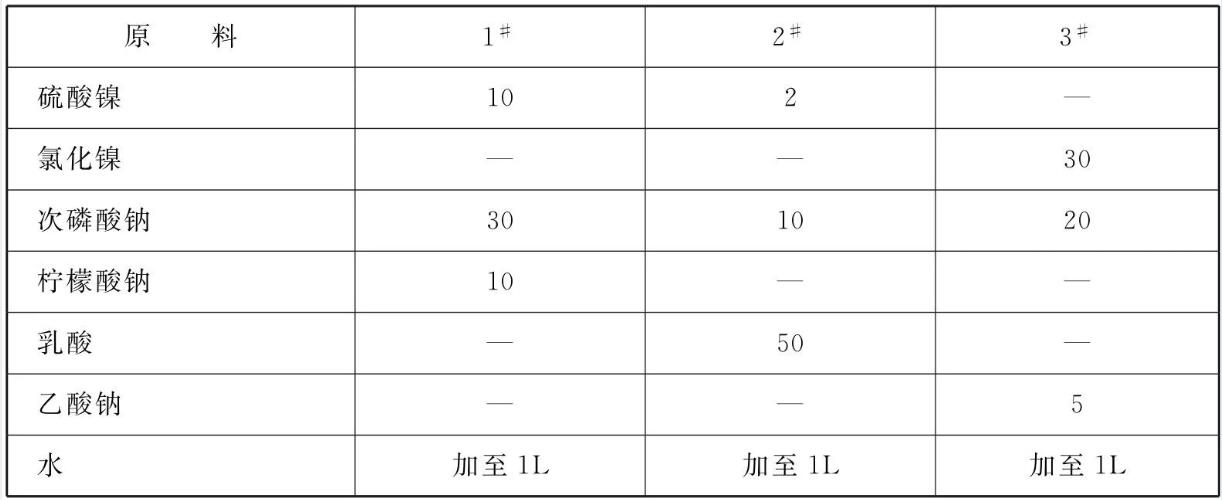

原料配比(g/L)
[制备方法]
将各组分溶于水，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为( g/L) :硫酸镍10~30、次磷酸钠10~30、柠檬酸钠5~50或乳酸5~50或乙酸钠5~50、水加至1L。
[产品应用]
本品对被处理的物品没有限制，可以是金属，也可以是陶瓷，塑料等非金属。可应用于光学设备、太阳能集热器、家用电器和有关装饰品等表面镀黑镍处理，尤其是在太阳能、热吸收板、光学仪器、装饰品等，非常流行使用黑色镀镍层。
本品的化学镀镍层的发黑处理方法是:将化学镀镍层浸入下述溶液10~120s:强氧化剂溶液4~8份体积、成膜剂1~2份体积、水1~10份体积、溶液温度为20~ 50°C。
为了获得光亮、致密的黑色膜，而且又保持化学镀镍层中有的高耐磨、耐蚀性能，本品的关键是加入成膜剂，使膜层光亮、致密，并且能保持化学镀镍层所具有的优良性能。所用的成膜剂可以是甘油、或乙二醇、或聚乙二醇，其中甘油的效果最佳。当溶液温度为30°C时，发黑处理效果最佳。
发黑处理时间根据化学镀镍层的厚度决定，厚度较大时，处理时间要相对长。
本品采用的强氧化剂与现有技术发黑处理所用强氧化剂相同，例如浓度为60% ~ 73%的浓硝酸、或浓度为36% ~ 50%的双氧水、或浓度为2~ 50g/L的高锰酸钾或高锰酸钠等。
[产品特性]
(1)用本品的方法获得的黑镍镀层具有耐蚀性优异，硬度高，耐磨性好等优点，本品排除了现有技术色膜不均，耐蚀及耐磨性能差的缺点，提供了光亮、色泽均匀，耐磨性及耐蚀性优异的黑色镀层;
(2)本品方法操作方便，只需在发黑处理溶液中增加成膜剂成分，控制温度和时间条件;
(3)本品发掘了黑色镍层的应用，例如应用于光学设备、太阳能集热器、家用电器和有关装饰品等表面镀黑镍处理。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
