聚合物粉化学镀镍液-易镀表面处理

首页 > 试用 > 聚合物粉化学镀镍液

聚合物粉化学镀镍液

本品主要应用于化学镀镍。

原料配比(g/L)

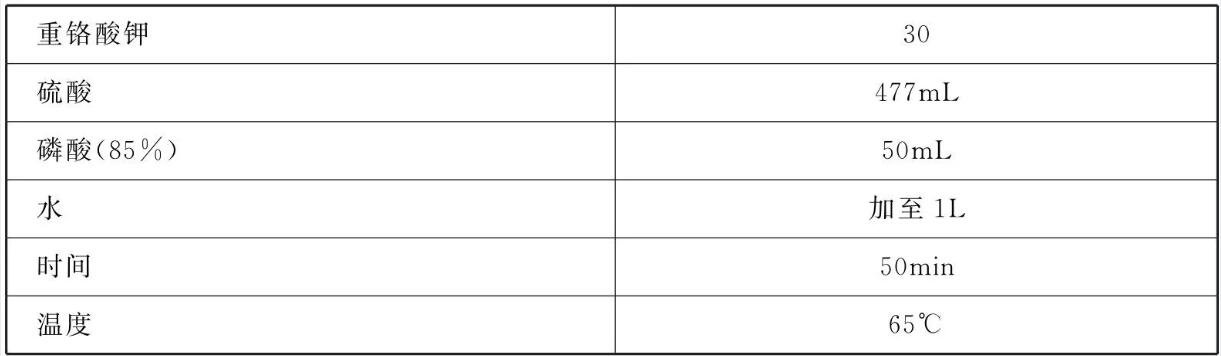

表1 粗化液

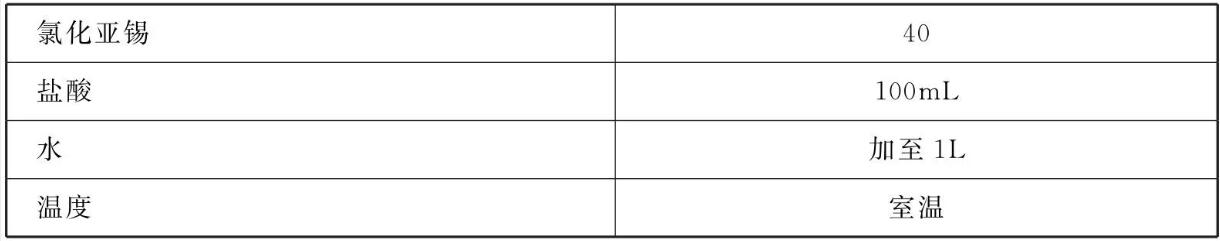

表2  敏化液

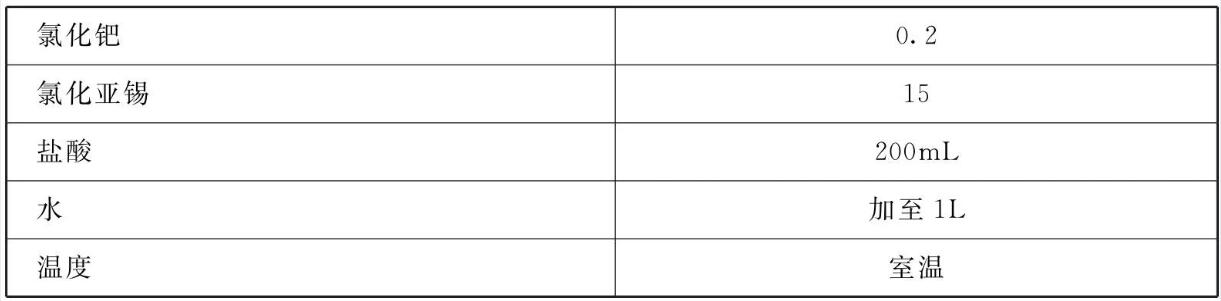

表3  活化液

表4  化学镀钴液

[制备方法]
    (1)分别溶解硫酸镍、柠檬酸钠、氯化铵和次亚磷酸钠。

(2)将氯化铵倒入硫酸镍溶液中，搅拌均匀后将溶液倒入柠檬酸钠溶液中。

(3)使用前加入还原剂次亚磷酸钠，最后稀释至所需体积，并用氨水调节pH值至8.5~9.5。

[原料配伍]

本品各组分配比范围为(g/L) :硫酸镍20~40、次亚磷酸钠20~40、柠檬酸钠10~20、氯化铵40~50、水加至1L。

[产品应用]

本品主要应用于化学镀镍。

工艺:首先将聚合物粉经除油、粗化、敏化、活化等预处理后，进行化学镀镍。施镀温度35~55°C，施镀时间1.5~ 2.5h。

[产品特性]

本品涉及的聚合物粉上化学镀镍配方及工艺，简单、方便、易于操作和控制，镀液稳定，不易变质，制备出的磁性聚合物粉技术参数令人满意。化学镀镍包覆磁粉的

相对密度在1.4左右。从包覆前后的SEM图可明显看出聚合物粉包覆层致密，颗粒分散较好。经电子能谱仪测试镀层成分，镍包覆磁粉含Ni86.86%、Co 2.45%、P5.41。经X射线衍射仪测试证实磁性镀层在镀态下为晶态结构。

本文转载自《金属表面处理剂配方手册》主编李东光
