本品主要应用于镀镍前的浸镍。

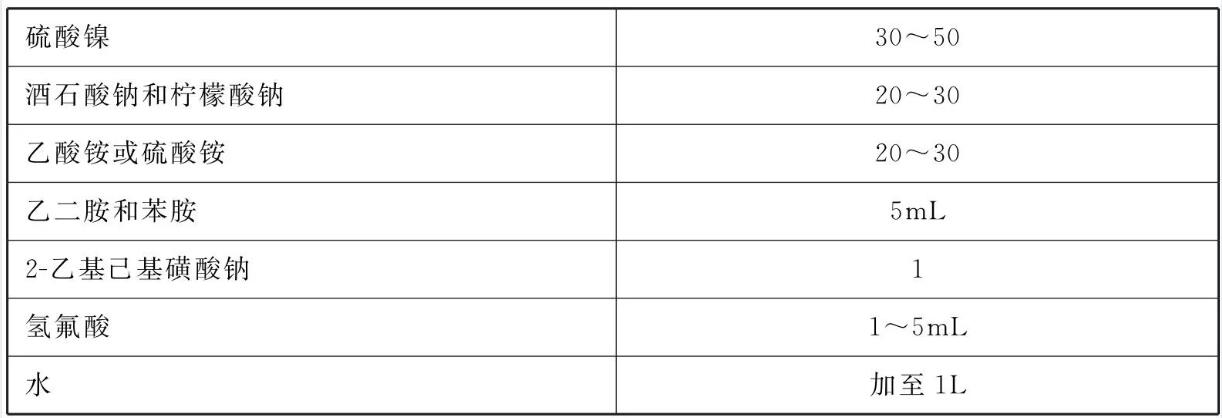

原料配比(g/L)
[制备方法]
将原料混合均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍30~50、酒石酸钠和柠檬酸钠20~ 30、乙酸铵或硫酸铵20~30、乙二胺和苯胺4~6mL、2-乙基己基磺酸钠0.9~1.1、氢氟酸1 ~ 5mL。
[产品应用]
本品主要应用于镀镍前的浸镍。
[产品特性]
(1)浸镍直镀工艺简单、比浸锌预镀工艺省掉预镀工序，省掉预镀设备和预镀原材料。
(2)浸镍直镀成品率高，浸锌(锌合金)在中性、弱碱性镀液中预镀，由于浸锌层较松软，在镀液流动、搅动、产生气体冲击作用下，镀件边角、盲孔等处易产生漏镀，若镀件形状复杂，更易产生这种缺陷。
(3)浸镍直镀使镀层与基体结合牢，均匀、致密。镀好成品，锉、锯不掉层，300°C热振试验不起泡，不脱皮。
(4)浸镍直镀镍层抗蚀性好，如用相同两铝件分别浸镍和浸锌，然后在同一化学镀镍液中施镀80min，镀层厚约20μm，再投入同一浓硝酸中退镍，浸锌镍件4~5h镀层脱皮或脱落，浸镍件2~3天也无脱皮现象。
(5)浸镍层表面活性高，浸镍后施镀1~ 2s起镀，5min 内出光成品率100%。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
