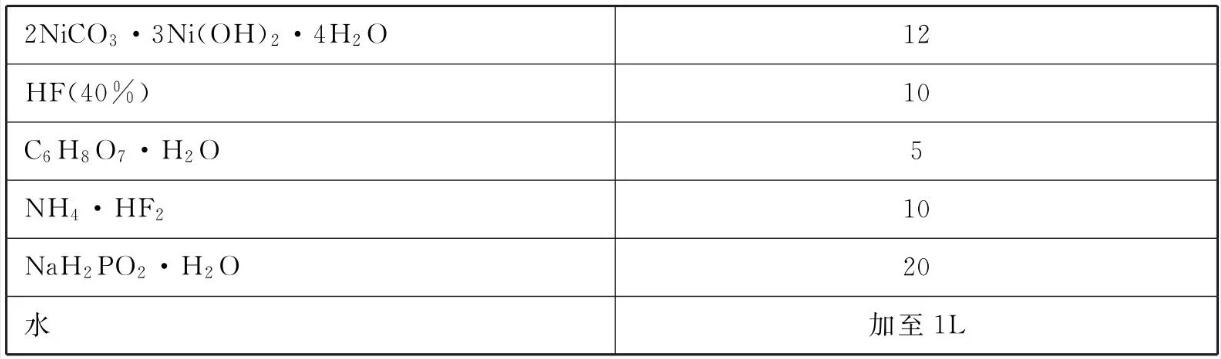

原料配比(g/L)

[制备方法]

    将各组分溶于水， 搅拌均匀即可。

[原料配伍]
    本品各组分配比范围为(g/L) : 2NiCO₃ 3Ni (OH) ₂ · 4H₂O11~13、HF ( 40% ) 9~11、C₆H₈O₇，H₂O 4~6、NH₄ · HF₂ 9 ~ 11、NaH₂PO₂，H₂O 19~21、水加至1L。

[产品应用]

    本品主要应用于镁合金化学镀镍无铬前处理。工艺按以下步骤操作:

    (1)机械预处理:对镁合金的表面进行机械打磨。

    (2)丙酮脱脂;用丙酮进行超声波清洗。

    (3)缓蚀处理:用含油酰肌氨酸和氢氧化钠的水溶液作为缓蚀处理溶液进行缓蚀处理。

    (4)稀酸酸洗:用稀酸溶液进行酸洗。

    (5)氢氟酸活化:用氢氟酸水溶液作为活化液进行活化。

    (6)化学镀镍。

    本品所述每升缓蚀处理溶液中含有油酰肌氨酸0.2~ 20mL、氢氧化钠0.02~ 10g，余量为水。
    本品所述缓蚀处理为在20~ 80°C的温度下，用缓蚀处理溶液处理2~60min，然后在30~120°C的温度下，烘干10~ 60min。

    本品所述稀酸溶液为稀盐酸、稀硫酸、稀硝酸中的一种或-种以上，其质量浓度为0.1% ~ 5%。

    本品所述稀酸酸洗为用稀酸溶液在室温下酸洗5~ 30min。

    本品每升活化液中含氢氟酸溶液50~ 380mL，余量为水，且氢氟酸溶液的质量浓度为40%。

    本品所述氢氟酸活化为用活化液在室温下活化10~ 30min。

    该工艺所用缓蚀处理溶液以水为溶剂，每升缓蚀处理溶液中含有油酰肌氨酸0.2 ~ 20mL、氢氧化钠0.02 ~10g。

[产品特性]

    (1)本品工艺采用“缓蚀处理+酸洗”替代常规镁合金化学镀镍中前处理所使用的“铬酸+硝酸”酸洗，用含有油酰肌氨酸和氢氧化钠的水溶液作为缓蚀处理溶液，从而在整个过程中不使用铬元素，减少了对环境及人体的危害;

    (2)采用该工艺所得到的化学镀镍层具有金属光泽、镀层均匀致密、与基体结合良好，耐蚀性也较好;

    (3)该工艺的处理方法简单、操作方便、成本低。

本文转载自《金属表面处理剂配方手册》主编    李东光
