[产品应用]本品主要应用于清除1Cr18Ni9Ti型不锈钢氧化层。 清除的残余物可用氧化钙中和处理之。
[产品特性]本品以硝酸、磷酸、硫酸、氢氟酸多种酸的混合物作为腐蚀氧化层的主要成分。在此基础上,以硼砂、聚乙烯吡咯啉酮、纤维素醚、氧化镁、聚乙烯醇、柠檬酸的混合物作为载体加入适当量的非离子表面活性剂作为渗透乳化剂。利用聚乙烯吡咯啉酮的易溶性,尤其对纤维素所具有的极好的分散透明作用,使耐酸仅pH2的纤维素醚改性致使膏体在酸性环境下保持呈糊状物的持久性。由于上述物质中有些还具有吸附性因此可以避免使用过程中出现烟雾现象。几乎不腐蚀人的皮肤，酸洗效果令人满意。为了使产品更加好用，可以加入一些缓蚀剂,如酸雾灵2号、3号、2-巯苯并噻唑等等。
[原料配比] (质量份)

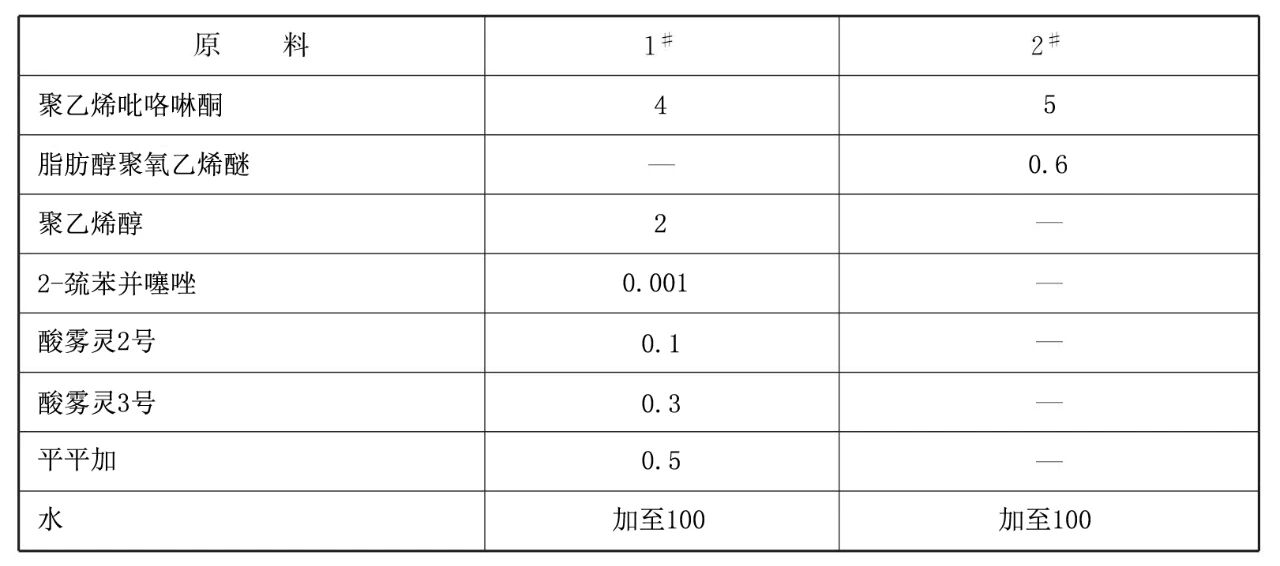

续表
[制备方法]把各种组分在0°C至常温的条件下缓缓搅拌至成膏。必要时可在冷水浴条件下进行。成膏后应静置24h以上,装入聚乙烯塑料桶内。使用时,先用塑料棒充分搅拌膏体，再涂在不锈钢氧化层表面上(约3mm厚),在常温下需20 ~ 50min,用水润湿表面,片刻后同塑料刷刷除之,即露出已钝化的不锈钢光洁表面。
[原料配伍]本品各组分质量份配比范围为:硝酸(65%)0.5~60、硫酸(98%) 0.05~18、磷酸(85%)0.005~10、 氢氟酸(40%)0.05~50、 柠檬酸0~5、硼砂0.01~10、氧化镁0.1~ 30、脂肪醇聚氧乙烯醚0.01~ 10、聚乙烯吡咯啉酮0.01~10、聚乙烯醇0~20、纤维素醚0.1~ 20、 缓蚀剂0~2、水加至100。
[产品应用]本品主要应用于清除1Cr18Ni9Ti型不锈钢氧化层。 清除的残余物可用氧化钙中和处理之。
[产品特性]本品以硝酸、磷酸、硫酸、氢氟酸多种酸的混合物作为腐蚀氧化层的主要成分。在此基础上,以硼砂、聚乙烯吡咯啉酮、纤维素醚、氧化镁、聚乙烯醇、柠檬酸的混合物作为载体加入适当量的非离子表面活性剂作为渗透乳化剂。利用聚乙烯吡咯啉酮的易溶性,尤其对纤维素所具有的极好的分散透明作用,使耐酸仅pH2的纤维素醚改性致使膏体在酸性环境下保持呈糊状物的持久性。由于上述物质中有些还具有吸附性因此可以避免使用过程中出现烟雾现象。几乎不腐蚀人的皮肤，酸洗效果令人满意。为了使产品更加好用，可以加入一些缓蚀剂,如酸雾灵2号、3号、2-巯苯并噻唑等等。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
