原料配比(g/L)

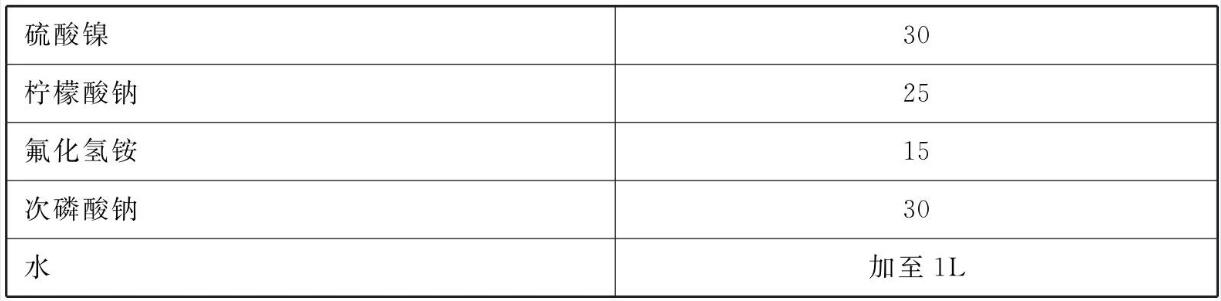

表1  碱性化学镀镍溶液

表2  酸性化学镀镍溶液

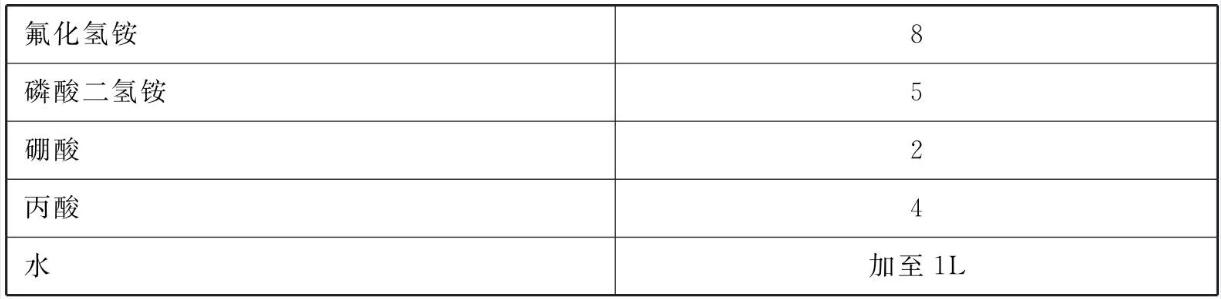

表3  活化溶液

[制备方法]

    (1)碱性化学镀镍溶液的制备:将各组分分别用少量水溶解，然后混合稀释至1L，并用浓氨水及硫酸将溶液的pH值调整至8.0，即可得到碱性化学镀镍溶液。

    (2)酸性化学镀镍溶液的制备:将各组分分别用少量水溶解，然后混合稀释至1L，并用浓氨水及硫酸将溶液的pH值调整至4.7，即可得到酸性化学镀镍溶液。

    (3)活化溶液的制备:将各组分分别用少量水溶解，然后混合稀释至1L， 并用浓氨水及硫酸将溶液的pH值调整至5.5，即可得到活化溶液。

[原料配伍]

    本品各组分配比范围为(g/L) :碱性化学溶液包括:硫酸镍29 ~31、 柠檬酸钠24~ 26、 氟化氢铵14~16、次磷酸钠29~31、水加至1L。

    酸性化学溶液包括:硫酸镍29 ~31、 苹果酸15~ 20、琥珀酸10 ~15、 乳酸5~ 10、氟化氢铵14~ 16、次磷酸钠34~36、水加至1L。

    活化溶液包括:氟化氢铵7~9、磷酸二氢铵4~6、硼酸1~3、丙酸3~5、水加至1L。
[产品应用]

    本品主要应用于镁合金化学镀镍。其步骤主要包括:

    (1)前处理，先将一镁合金样品进行除灰、清洗、烤干、表面喷砂处理;

    (2)活化处理，将经上述步骤处理过的镁合金样品浸渍于一活化溶液中，生成一化学转化膜;

    (3)碱性化学镀镍，将其上附有化学转化膜的镁合金样品浸渍于一碱性化学镀镍溶液中;

    (4)酸性化学镀镍，最后将经上述步骤处理后的镁合金样品浸渍于上述之酸性化学镀镍溶液中;

    (5)烘烤，将经处理后的镁合金样品进行烘烤。

    较佳地，本品还提出了一种镁合金化学镀镍工艺，其中，上 述每两个步骤之间还需经过超声波去离子水洗的步骤。且上述步骤(1)在进行表面喷砂的过程中，气压保持在0.03~0.07MPa，使用的砂砾为尺寸在80 ~200目之间的棕刚玉、白刚玉、铁砂及玻璃珠。

    将该镁合金样品经一活化溶液处理后，用水洗净，并将该样品浸渍于一碱性化学镀镍溶液中，处理一段时间后，从该溶液取出该镁合金样品并用水洗净，随后将该镁合金样品浸渍于上述酸性化学镀镍溶液中处理10~120min，且该酸性化学镀镍溶液pH值保持在4.2~5.5，温度在75~85°C之间，经上述处理后再进行烘烤。

[产品特性]

    经过本品化学镀镍工艺之后，在镁合金表面上得到的镀层含磷量在11%~ 12%之间，所形成的高磷镀层耐腐蚀能力好，且金属质感强。

本文转载自《金属表面处理剂配方手册》主编    李东光
