[产品应用]本品主要应用于不锈钢碳钢复合板。
本品的酸洗方法:首先将要酸洗的不锈钢碳钢复合板置入本品酸洗液(常温)中
浸泡，然后水洗(常温)出光。
[产品特性]
(1)酸洗工艺简单酸洗道次少，酸洗时间可缩短2/3，节水75%左右。
(2)无须外部加热，可节电90%。
(3)酸洗效果好，不锈钢复合板表面氧化铁皮清除干净，碳钢基板面腐蚀小。

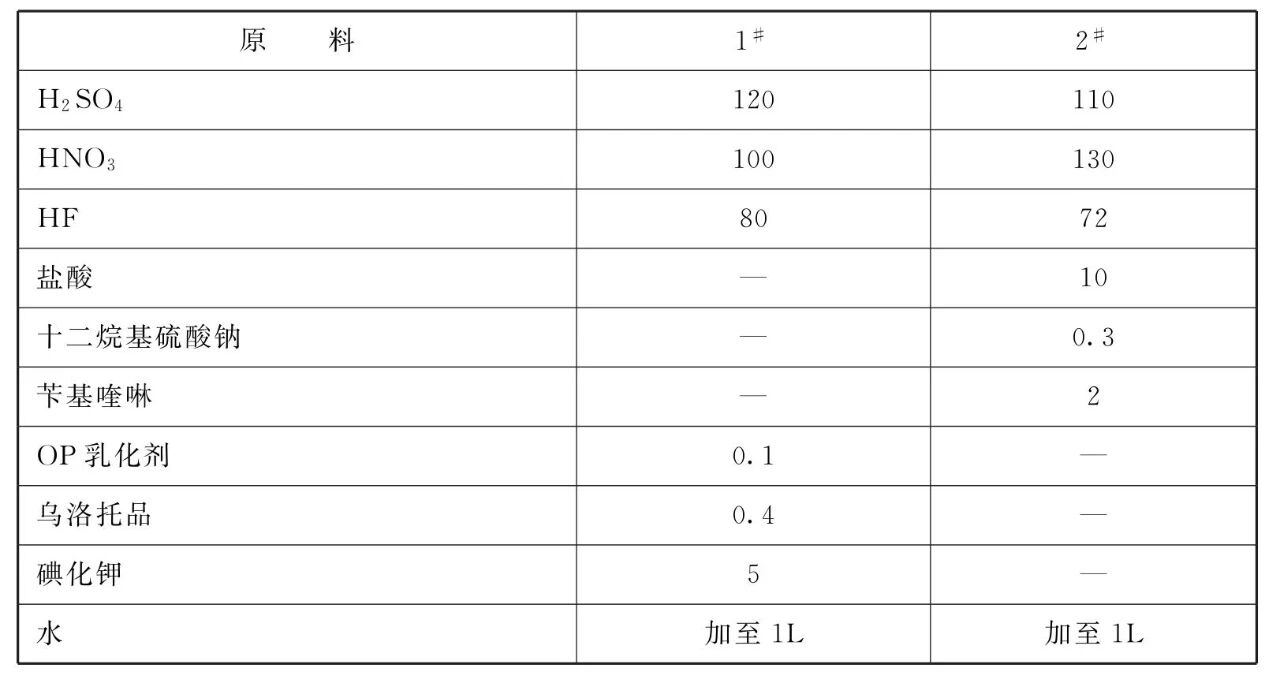

[原料配比] (g/L)
[制备方法]将各组分溶于水混合均匀即可。
[原料配伍]本品各组分质量份配比范围为 : H2SO4 101 ~ 135、HNO3 100~ 130、HCI0.5~ 10、HF75 ~ 100,非离子表面活性剂或阴离子表面活性剂0.01 ~ 20,乌洛托品、喹啉、碘化钾、硫脲、苄基喹啉、吡啶等任选一种或两种，每种0.1 ~ 5，水加至1L。
由于本品不锈钢碳钢复合板酸洗液采用多元复合酸和表面活性剂,使金属表面具有良好的润湿性、增溶性,加速了不锈钢复合板表面难溶氧化铁皮的溶解。还由于本品在酸洗液中加入了缓蚀剂,此类缓蚀剂中的极性基团与金属有很强的附着力，金属表面因吸附了一层极性有机物,使其金属表面的电阻增加,腐蚀电流减少，并使碳钢基板与不锈钢复合板氧化铁皮间的电位差减少，另外缓蚀剂吸附在金属表面将金属和腐蚀介质隔开,从而达到金属缓蚀的目的。因而,采用本品酸洗液及酸洗工艺酸洗不锈钢碳钢复合板无须增加酸洗设备，无须降低固溶温度也无须碱爆工序，一步酸洗即可达到不锈钢复合板表面氧化铁皮活化、松动，清除干净碳钢基板表面缓蚀的目的。有效地解决了现有技术中不锈钢复合板表面氧化铁皮清除难清除不彻底，碳钢基板表面腐蚀严重的技术难题，将本品与原不锈钢酸洗液及其酸洗工艺相比，酸洗工序由九道减至二道，酸洗时间可缩短2/3，酸洗温度由60 ~ 90°C降至室温酸洗时无须外部加热，靠其自身反应发热酸洗液温度可升至50°C左右，可节电90%左右，节水75%左右。
[产品应用]本品主要应用于不锈钢碳钢复合板。
本品的酸洗方法:首先将要酸洗的不锈钢碳钢复合板置入本品酸洗液(常温)中
浸泡，然后水洗(常温)出光。
[产品特性]
(1)酸洗工艺简单酸洗道次少，酸洗时间可缩短2/3，节水75%左右。
(2)无须外部加热，可节电90%。
(3)酸洗效果好，不锈钢复合板表面氧化铁皮清除干净，碳钢基板面腐蚀小。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
