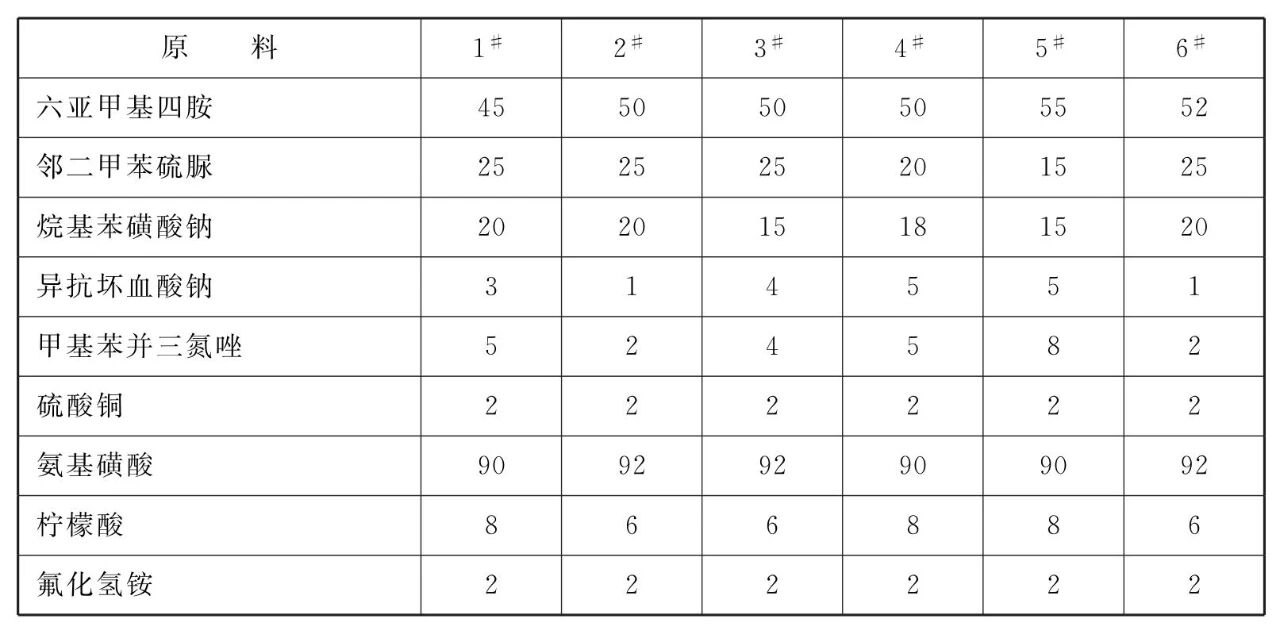

[原料配比] (质量份)

[制备方法]分别将构成缓蚀组分和除垢组分的各成分按规定的质量份比加入粉体混合机,混合20 ~ 30min,混合均匀的缓蚀组分和除垢组分混合物用包装袋分别包装便得。

[原料配伍]本品各组分质量份配比范围为 :六亚甲基四胺30~70、邻二甲苯硫脲10~50、烷基苯磺酸钠10~50、异抗坏血酸钠1~ 10、甲基苯并三氮唑1~5、硫酸铜0.5~3、 氨基磺酸65~92、柠檬酸3~30、氟化氢铵0.1~5。

复合酸金属表面清洗剂缓蚀组分起缓蚀作用,有效抑制金属表面的腐蚀。不同成分之间有很好的协同作用，单独使用或部分品种使用都达不到应有的缓蚀效果。当除垢组分的质量百分浓度为5%时，缓蚀组分质量百分浓度为0.15%对碳钢、不锈钢、合金钢缓蚀效率达到99.5%以 上,清洗腐蚀速率控制在2g/(m² · h)以内。

复合酸除垢组分可与金属表面的垢进行化学反应,使之快速溶解。氨基磺酸和

柠檬酸单独使用对垢的溶解能力很差，形成的产物溶解性差都不能满足清洗除垢的要求,但经过大量试验筛选发现按-定比例联合使用,有 良好的清洗除垢能力。再配合规定量的清洗反应催化剂氟化氢铵还能大大提高了除垢速度和溶垢量,且在较低清洗温度(30 ~ 60°C)下,即能满足金属表面清洗，特别适用于多材质大型锅炉或换热器清洗的要求。

[产品应用]本品可用于碳钢、 不锈钢、合金钢、铜及铜合金等多种材质金属表面的清洗,特别适用于材质多样的大型锅炉或换热器受热面的清洗,因此复合酸清洗剂的使用不受材质的限制。

本品复合酸金属表面清洗剂的使用方法是:将缓蚀组分和除垢组分溶解于水中,制成缓蚀组分质量浓度为0.1% ~0.3%、除垢组分质量浓度为3% ~ 10%的水溶液将水溶波加热温度到30 ~ 60°C,循环流动清洗。

[产品特性]本品复 合酸金属表面清洗剂在较低的清洗温度(30 ~ 60°C)下,完全满足碳钢、不锈钢、合金钢、铜及铜合金等多种材质金属表面清洗要求。成功

地解决了清洗与腐蚀的矛盾缓蚀组分的使用使复合酸在提高清洗性能的同时，对金属的腐蚀达到最低。对碳钢、不锈钢、合金钢缓蚀效率最高达到99.5%以上。本品复合酸金属表面清洗剂具有清洗能力强、清洗温度低、溶于水无挥发性不产生酸雾、清洗工程易实施、清洗费用低等优点。
