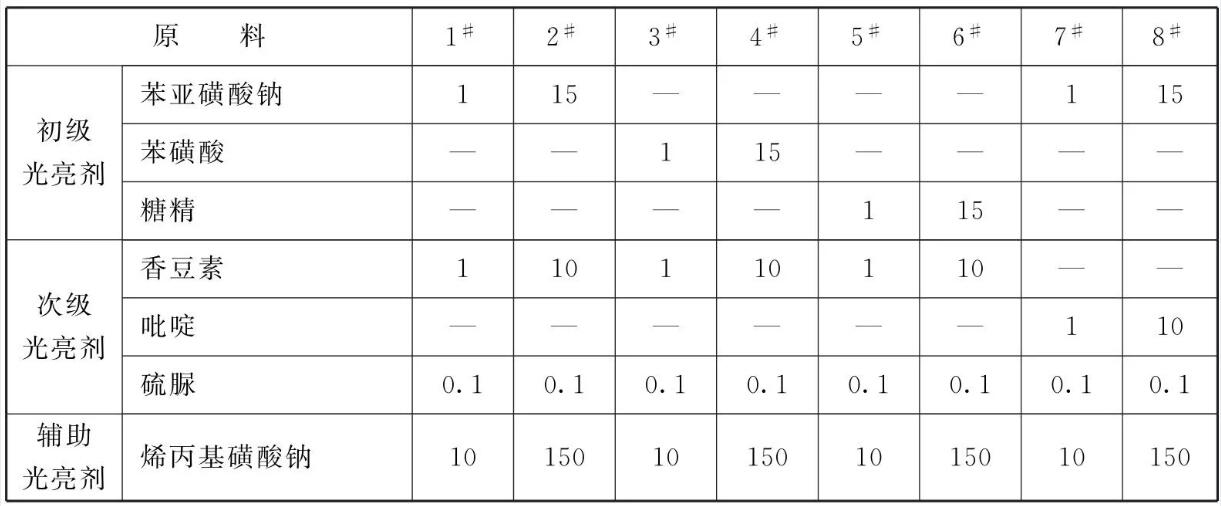

原料配比(g/L)

[制备方法]

    将各组分混合均匀即可。

[原料配伍]
    本品各组分质量份配比范围为:初级光亮剂1~15、次级光亮剂1~10、辅助光亮剂10~150。

    所述初级光亮剂由苯磺酸、苯亚磺酸钠或糖精中的一种或二种组成。

    所述次级光亮剂由香豆素、吡啶中至少一种与硫脲复配而成，其中，香豆素或吡啶含量为1~10、硫脲含量为0.1。

    所述辅助光亮剂为烯丙基磺酸钠。

    上述成分中，初级光亮剂的主要作用是使晶粒细化，减少镀层脆性，随添加量的增加，镀层拉应力降低并逐渐转移为压应力;初级光亮剂还能降低镀液对金属杂质敏感性的作用。初级光亮剂作用机理是它的加入细化了金属结晶和改变了结晶面的取向，且能够改善镀液的分散能力，这些有机分子或微粒子在结晶中夹杂，会产生出压应力。

    次级光亮剂能使镀层产生明显的光泽，但同时带来镀层的张应力和脆性及对杂质的敏感性，通过与初级光亮剂的合理配合，能产生全光亮的镀层。次级光亮剂中硫脲能防止或减少漏镀，提高对重金属杂质的容忍能力，硫脲兼有稳定剂的作用，在一定范围内使镀液稳定，但超过一定用量，使镀速降低，故在化学镀镍液中含量不超过0.001。次级光亮剂通过吸附在催化表面的微阴极区，改变表面状态，使氢气易于析出，有利于结晶细致。

    辅助光亮剂对镀层光亮仅起辅助作用，具有良好的分散作用，对改善镀层的覆盖能力，降低镀液对金属杂质的敏感性有利。

[产品应用]
    本品主要应用于镀镍光亮剂。

    酸性化学镀镍复合光亮剂的使用方法是:将复合光亮剂缓慢加入化学镀液中，并用5%~10%的稀硫酸溶液调节pH值至4.5~7(4.5~6较佳);施镀温度为70~95°C (80~90°C较佳);将干净无油的零件经3%~6% 的稀硫酸溶液活化处理后浸入镀液中10~150min,即可在零件表面获得光亮的镀镍层。

[产品特性]

    (1)不仅能显著提高镀层的光亮性，而且不会明显降低镀速;

    (2)出光快，分散能力好，能提高镀液稳定性，延长镀液寿命，光亮剂分解产物不影响镀液成分和镀件质量;

    (3)镀层致密，表面应力低，韧性好，显微硬度高，具有非晶态结构，耐蚀性好，镀层活性高。

本文转载自《金属表面处理剂配方手册》主编    李东光
