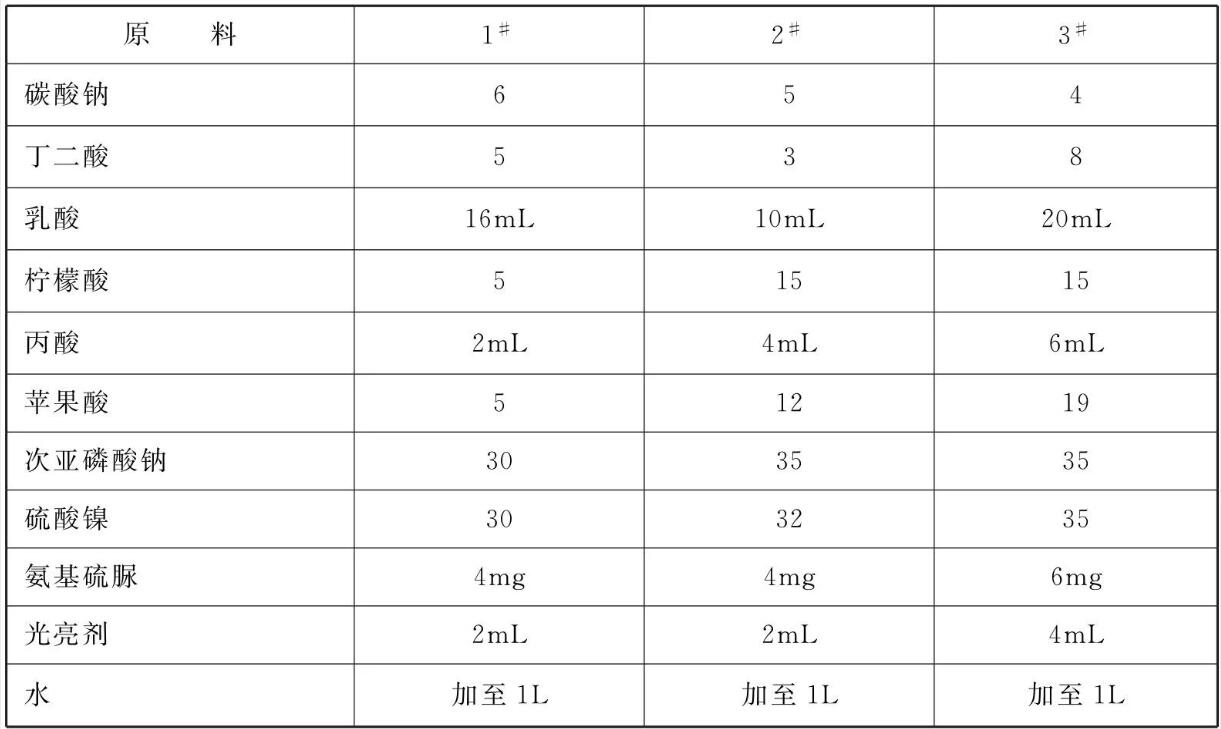

原料配比(g/L)

[制备方法]

    (1)取1L的烧杯并放入500mL水;称取碳酸钠放入烧杯并搅拌使其完全溶解。

    (2)将已用水溶解的丁二酸倒入烧杯中并搅拌均匀。

    (3)取乳酸溶液倒入烧杯中并搅拌均匀，再用碳酸钠调节镀液的pH=4。

    (4)取柠檬酸使其溶解倒入烧杯中搅拌均匀。

    (5)取丙酸倒入烧杯中搅拌均匀。

    (6)将已用水溶解苹果酸倒入烧杯中并搅拌均匀。

    (7)取次亚磷酸钠直接倒入烧杯中使其完全溶解搅拌均匀。

    (8)取硫酸镍直接倒入烧杯中使其完全溶解搅拌均匀。

    (9)取已被水完全溶解的氨基硫脲倒入烧杯中并搅拌均匀。

    (10)在烧杯中加水使其达到1L。

    (11)用碳酸钠调节镀液为pH=4.5~4.7。

    (12)取光亮剂倒入烧杯中。

[原料配伍]

    本品各组分配比范围为(g/L):碳酸钠3~10、丁二酸20~25、乳酸8~ 20mL、柠檬酸4~16、丙酸1~7mL、苹果酸8~20、次亚磷酸钠30~35、硫酸镍30 ~35、 氨基硫脲1 ~ 9mg、光亮剂2~4mL、水加至1L。

    镀液中的柠檬酸含量增加则镀层磷含量增加，对镀速影响不大，但镀层硬度降低，耐蚀性变好，起到络合作用;镀液中苹果酸含量增加则镀层磷含量增加，镀速降低，镀层硬度降低，耐蚀性变好，起到络合作用;丁二酸主要起到提高镀速作用;镀液中乳酸含量增加则镀层空隙率会提高，为了提高乳酸的利用率在镀液中加入少量的丙酸，其在镀液中起到络合、缓冲和提高镀速的作用;氨基硫脲作为镀液中的稳定剂，硫酸镍作为镀液中的主光亮剂。

    在镀液的配制过程中，所加入的化学用品都是酸性，用碳酸钠调节pH值防止镀液酸性过高，经过理论计算以及试验所得，pH 值为主要影响镀层质量好坏的因素，当pH为4.6±0.1时，镀层质量最佳。

[产品应用]
    本品主要应用于化学镀镍。

[产品特性]

    镀液中的各种成分含量没有要求的那么严格，含量浮动范围较大。镀液的稳定性高，关键在于镀液中加入了复合络合剂和稳定性较好的稳定剂。使用复合络合剂时，既

防止了由于单一络合剂稳定常数较小，自由镍离子浓度过快增大，沉淀的析出，又防止了单一络合剂在使用中过于单一造成镀液使用寿命过低;在使用过程中没有氯气产生，容忍度高。

本文转载自《金属表面处理剂配方手册》主编    李东光
