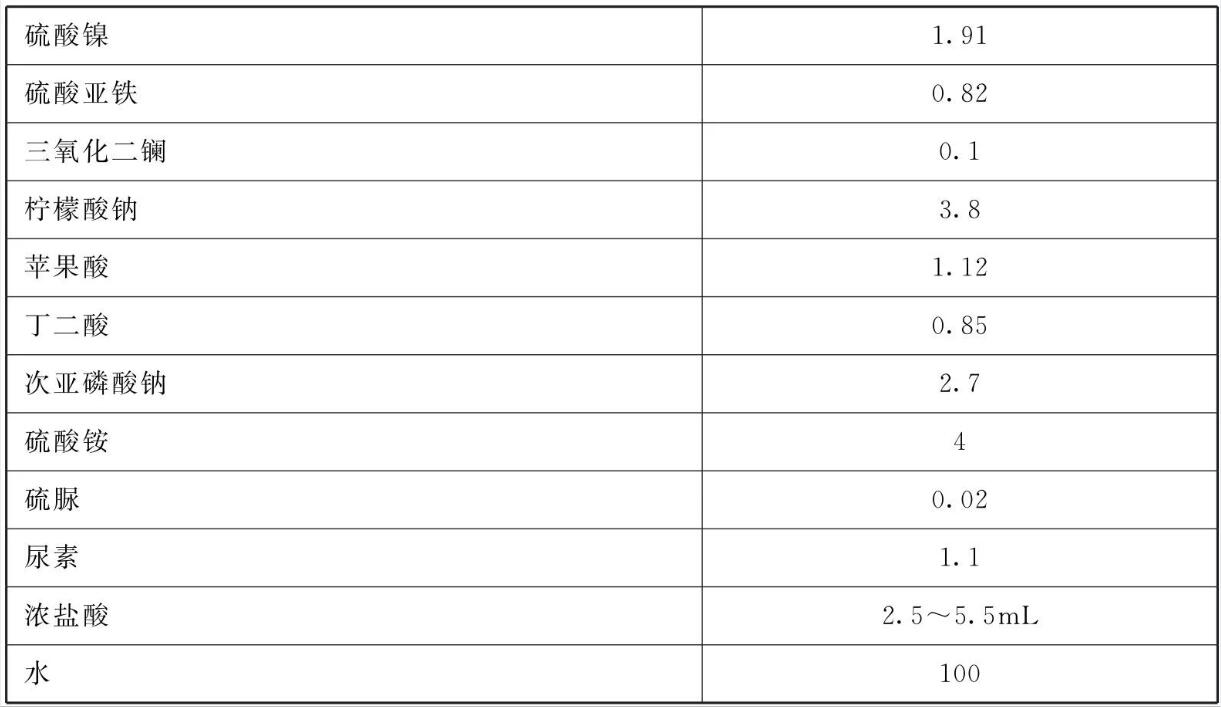

原料配比(质量份)

[制备方法]
    (1)取硫酸镍、硫酸亚铁放入250mL烧杯中，加入95mL的蒸馏水。

    (2)取三氧化二镧放入50mL的烧杯中，加入5mL蒸馏水和2.5~5.5mL浓盐酸，常温下在磁力搅拌器中搅拌溶液，溶解后加入上述步骤(1)中250mL烧杯中。

    (3)取柠檬酸钠、苹果酸、丁二酸、次亚磷酸钠、硫酸铵、硫脲和尿素依次放入。上述步骤( 1 )中250mL的烧杯中，搅拌至完全溶解，滴入氨水调节pH=8.0土0.2，配成化学镀液。

[原料配伍]

    本品各组分质量份配比范围为:硫酸镍1.6~2.6、硫酸亚铁0.5~ 1.7、三氧化二镧0.01 ~0.18、 柠檬酸钠3~5、苹果酸0.5~1.6、丁二酸0.6~1.4、次亚磷酸钠2~3.5、 硫酸铵3.6~ 5.5、硫脲0.008~0.05、 尿素0.9~2.1， 浓盐酸2.5~5.5，水100。

[产品应用]
    本品主要应用于玻璃纤维的化学镀。

    本品应用方法:将前处理好的玻璃纤维放入已配好的化学镀液的烧杯中，水浴加热，在50~ 70°C下反应20~60min，将前处理好的玻璃纤维放入已配好的化学镀液的烧杯中，水浴加热，在50~ 70°C下反应20 ~60min，反应结束后，取出玻璃纤维，用蒸馏水清洗3次，在烘箱中干燥0.5h处理，温度在70°C士5°C。即制得玻璃纤维化学镀Ni-Co-La-P四元合金镀层。

[产品特性]
    在镀液中加入稀土氧化物La₂O₃，不仅提高镀液的稳定性和利用率，而且提高了合金镀层中金属元素Ni、Fe的含量，并在合金镀层中引入了稀土元素La，大大降低了P含量，同时还能降低化学镀的施镀温，度。在化学镀液中加入适量的稀土氧化物，所制得合金镀层中磷含量在1.8% ~ 17%，而传统以金属为基体的化学镀合金层中磷含量在15% ~32 %玻璃纤维有良好的导电性,可作为导电填料与电损耗吸收剂使用。

本文转载自《金属表面处理剂配方手册》主编    李东光
