本品主要应用于玻璃纤维化学镀。

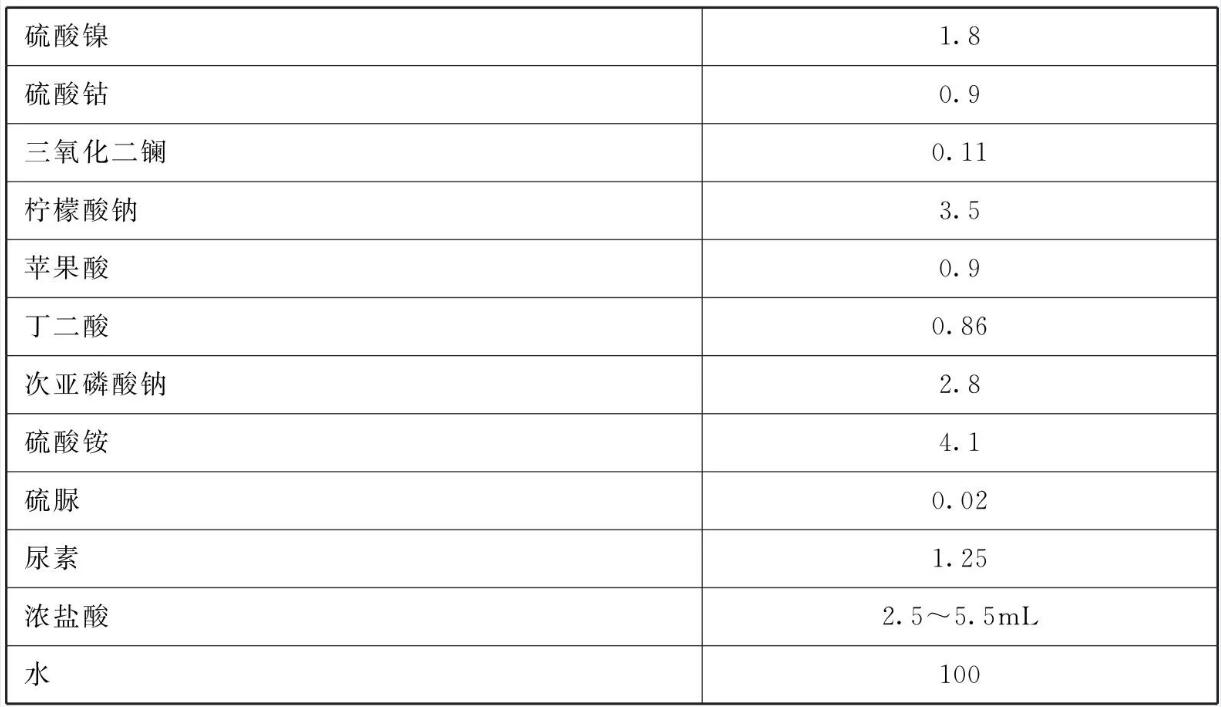

原料配比(质量份)
[制备方法]
(1)取硫酸镍、硫酸钴放入250mL烧杯中，加入95mL的蒸馏水。
(2)取三氧化二镧放入50mL的烧杯中，加入5mL蒸馏水和2.5~5.5mL浓盐酸，常温下在磁力搅拌器中搅拌溶液，溶解后加入上述步骤(1)中250mL烧杯中。
(3)取柠檬酸钠、苹果酸、丁二酸、次亚磷酸钠、硫酸铵、硫脲和尿素依次放入。上述步骤( 1 )中250mL的烧杯中，搅拌至完全溶解，滴入氨水调节pH=8.0土0.2，配成化学镀液。
[原料配伍]
本品各组分质量份配比范围为:硫酸镍1.6~2.7、硫酸钴0.6~1.8、 三氧化二镧0.02~0.18、柠檬酸钠3~5、苹果酸0.5~1.8、丁二酸0.6~1.4、次亚磷酸钠2~3.4、硫酸铵3.6~5.5、硫脲0.008~0.05、尿素0.9~2.1，浓盐酸2.5~ 5.5mL，水100。
[产品应用]
本品主要应用于玻璃纤维化学镀。
本品应用方法:将前处理好的玻璃纤维放入已配好的化学镀液的烧杯中，水浴加热，在50~ 70°C下反应20 ~ 60min，反应结束后，取出玻璃纤维，用蒸馏水清洗3次，在烘箱中干燥0.5h处理，温度在70°C土5°C。即制得玻璃纤维化学镀Ni-Co-La-P四元合金镀层。
[产品特性]
在镀液中加入稀土氧化物La2O3，不仅提高镀液的稳定性和利用率，而且提高了合金镀层中金属元素Ni、Co的含量，并在合金镀层中引入了稀土元素La，大大降低了P含量，同时还能降低化学镀的施镀温度。在化学镀液中加入适量的稀土氧化物所制得合金镀层中磷含量在6%~23%，而传统以金属为基体的化学镀合金层中磷含量在15% ~33%，玻璃纤维有良好的导电性，可作为导电填料与电损耗吸收剂使用。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
