原料配比(g/L)
表1  中性化学镀

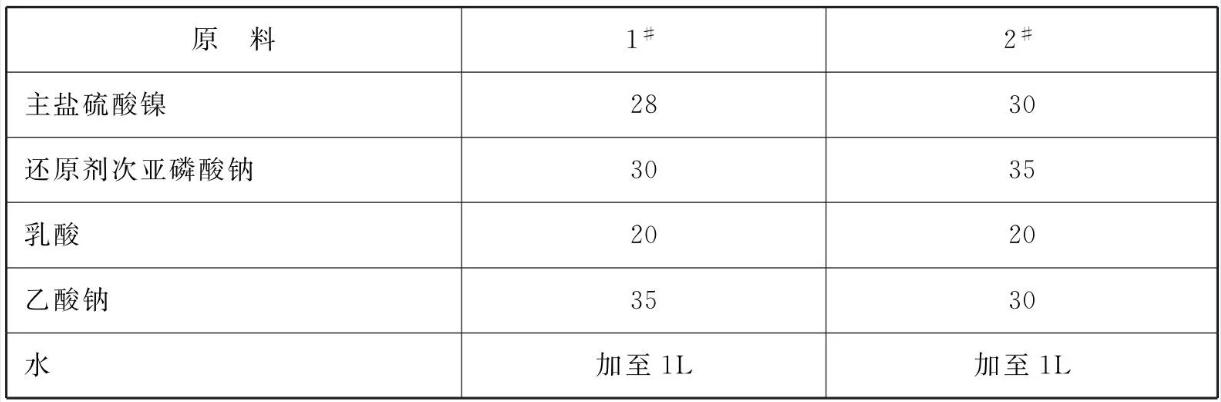

表2  酸性化学镀

[制备方法]

    将各组分溶于水， 搅拌均匀即可。

[原料配伍]

    本品各组分配比范围为(g/L) :

    中性化学镀包括:主盐硫酸镍15~25、还原剂次磷酸钠35~ 45、硫酸铵30~50、乙酸钠30~50、乙酸铅0.0005 ~ 0.0015、水加至1L。酸性化学镀包括:主盐硫酸镍20~ 35、 还原剂次磷酸钠20~40、乳酸15~ 25、乙酸钠30~40、水加至1L。

[产品应用]

    本品主要应用于锆铝合金表面化学镀镍磷。

    本品的方法包括以下步骤:

    (1)将锆、铝按比例配制后反复熔炼，使成分均匀，得到锆铝合金。

    (2)将制备好的锆铝合金线切割成一定大小，用280、600、 800、1000目的砂纸依次进行打磨，使合金表面平整光亮。

    (3)得到的锆铝合金试样先后浸入去离子水、丙酮中之后在超声波清洗器中清洗5~ 10min，再放入温度为50~ 60°C、质量浓度为40 ~ 60g/LNaOH溶液中碱洗10~15min，然后用去离子水冲洗干净。

    (4)酸洗粗化将步骤(3)得到的试样放入HF: HNO₃: H₂O 按体积比为5: ( 30 ~45) : ( 50~65)的混合液中，进行酸洗粗化，时间10~ 30s，用去离子水冲洗干净。

    (5)磷化或浸锌处理
    ①磷化处理:处理液组成为正磷酸10~ 25g/L、硫酸锌20 ~ 50g/L、NaF1~ 3g/L、有机硫0.1 ~ 0.3g/L;控制pH2 ~ 3，温度40~ 55°C，时间1~3min;用去离子水冲洗干净。

    ②浸锌处理:处理液组成为硫酸锌25~ 35g/L、焦磷酸钠110~ 130g/L、碳酸钠4~ 7g/L;控制pH9 ~ 11,温度70~85°C，时间5~ 12min，用去离子水冲洗干净。

    (6)化学镀镍磷。方法有以下两种:

    ①采用中性化学镀:镀液组成为硫酸镍15~25g/L、还原剂次磷酸钠35 ~ 45g/L、硫酸铵30~ 50g/L、乙酸钠30~ 50g/L、乙酸铅0.5 ~ 1.5mg/L;

控制pH6~ 7，温度70~ 80°C，时间40 ~ 60min。
    ②采用酸性化学镀:镀液组成为主盐硫酸镍20~35g/L、还原剂次磷酸钠20~40g/L、乳酸15~25g/L、乙酸钠30 ~ 40g/L。控制pH4~5，温度70~ 85°C，时间为40 ~ 60min。

    (7)用去离子水冲洗，吹干，得到表面光亮、致密，与基体结合牢固，厚度为10~ 20μm的镍磷镀层。

[产品特性]

    本品适用性广，不同成分的锆铝合金分别通过磷化处理和浸锌处理后化学镀均可以获得光亮致密、与基体结合牢固、耐蚀抗磨性优异的镍磷镀层。

本文转载自《金属表面处理剂配方手册》主编    李东光
