本品主要应用于管式金属内腔化学镀镍-磷合金。

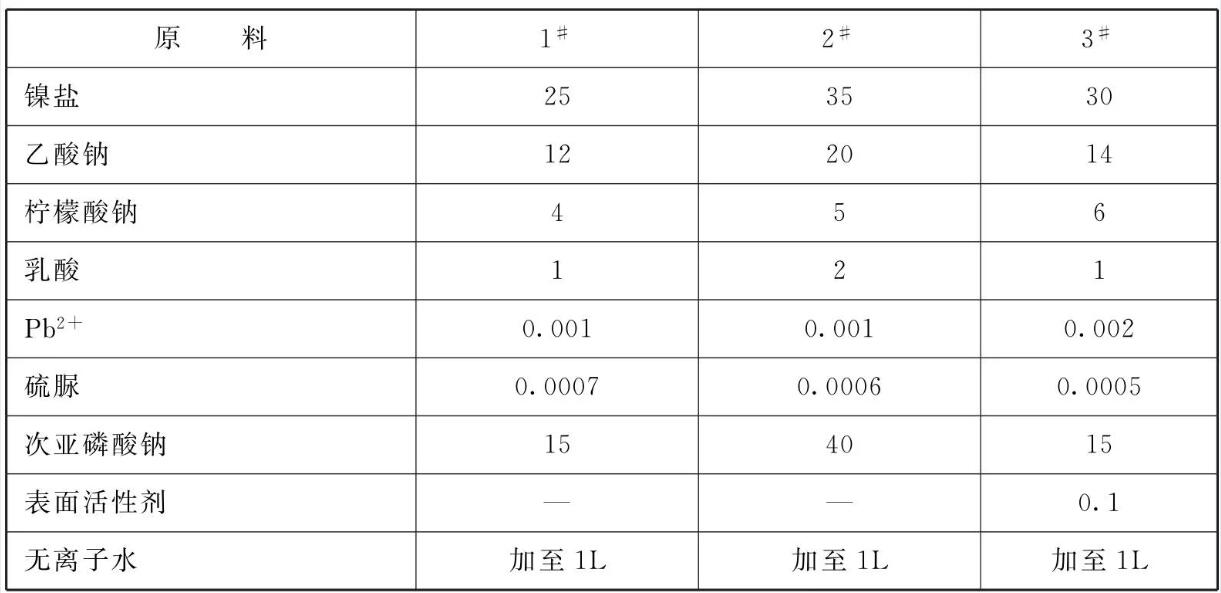

原料配比(g/L)
[制备方法]
取各组分，分别溶于去离子水中，在搅拌下将乙酸钠、柠檬酸钠、乳酸、Pb2+、硫脲依次溶于镍盐中，继续搅拌，将次亚磷酸钠倒入上述混合溶液中，加入表面活性剂中，稀释至1L，用酸调pH值为4.6~ 4.8,升温至80~90°C，施镀10min即可。
[原料配伍]
本品各组分配比范围为(g/L) :镍盐25~45、乙酸钠10~ 25、柠檬酸钠2~10、乳酸1 ~4、Pb2+ 0.001 ~ 0.005、硫脲0.0005 ~0.001、次亚磷酸钠15~ 30、表面活性剂0.1、无离子水加至1L。
[产品应用]
本品主要应用于管式金属内腔化学镀镍-磷合金。
[产品特性]
在按常规化学镀镍流程经镀前处理、化学镀覆及后处理等阶段以后，镀件可得理想的镀覆效果，施镀10min，可获得2.5~ 5μm的镀层(镀速在15~ 30μm/h)，其含磷量在7% ~9%，镀层硬度可达600kg/mm，热处理后可达900kg/mm2以上。有广泛应用价值。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
