钢铁酸洗除油除锈添加剂-易镀表面处理

首页 > 试用 > 钢铁酸洗除油除锈添加剂

钢铁酸洗除油除锈添加剂

[制备方法] 先按配比将乌洛托品溶解在一定量的水中,逐步加入计量的油酸基咪唑啉缓蚀剂、JFC-M、高效除油剂,搅拌均匀,然后搅拌加入计量的十二烷基硫酸钠溶液,最后补充余量的水配制成高效除油除锈添加剂。

[原料配伍] 本品各组分质量份配比范围为:乌洛托品0~2、酸油基咪唑啉0~1、JFC-M0~ 10、除油剂0~5、十二烷基硫酸钠0~4、水加至100。

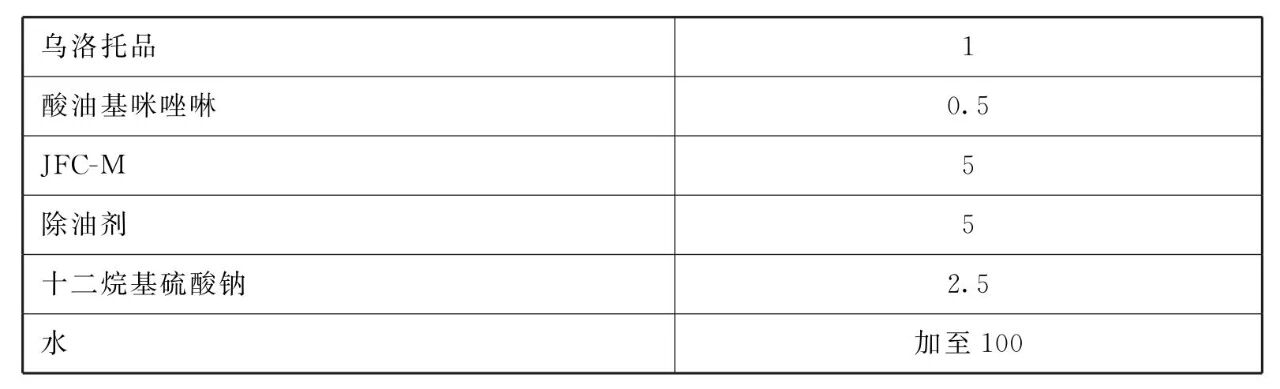

[原料配比] (质量份)

[原料配伍] 本品各组分质量份配比范围为:乌洛托品0~2、酸油基咪唑啉0~1、JFC-M0~ 10、除油剂0~5、十二烷基硫酸钠0~4、水加至100。

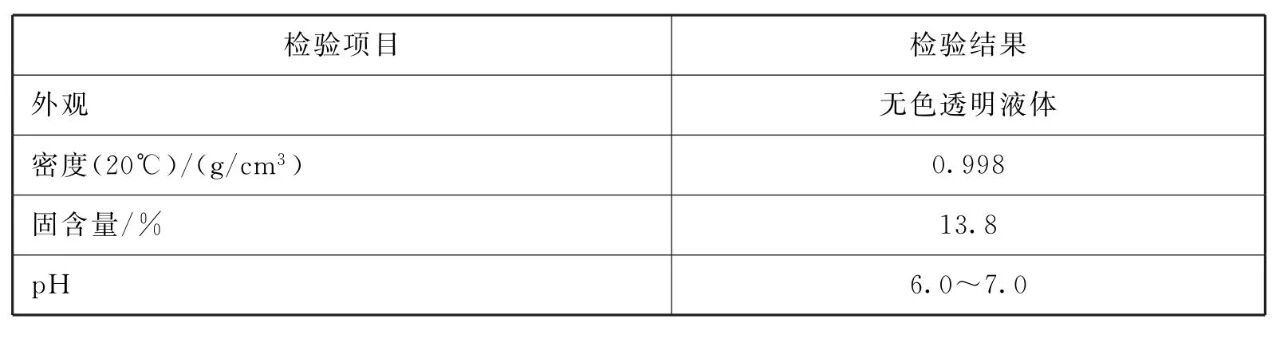

质量指标

[产品应用]本品适用于钢铁组件等在盐酸、硫酸或盐酸硫酸混合酸中的除油、除锈,同时具有良好的缓蚀、抑雾性能。

使用方法:使用添加量为酸液质量的1% ~ 2%。

[产品特性]

(1)乌洛托品是普遍采用的缓蚀剂成分之一，具有优良的缓蚀性能。实验发现,乌洛托品同时对除油具有良好的促进作用，除油率随着乌洛托品浓度的增加而提高。但是，由于乌洛托品浓度过高将影响除锈速度,所以其浓度应控制在一定范围内。

(2)油酸基咪唑啉缓蚀剂,具有优良的缓蚀性能而且在防腐蚀的同时对除锈速度

影响不大，即不会明显降低除锈速度。

(3)JFC-M起到润湿渗透的作用，能够提高酸液向锈层的渗透速度,有利于提高除油、除锈的速度。

(4)除油剂为商品酸性除油剂X-103和X-100的一种或其混合物,具有较强的脱脂除油效果。

(5)十二烷基硫酸钠用于抑制酸雾同时有助于油污的彻底清除。
