本品主要应用于化学镀非晶态镍磷合金。

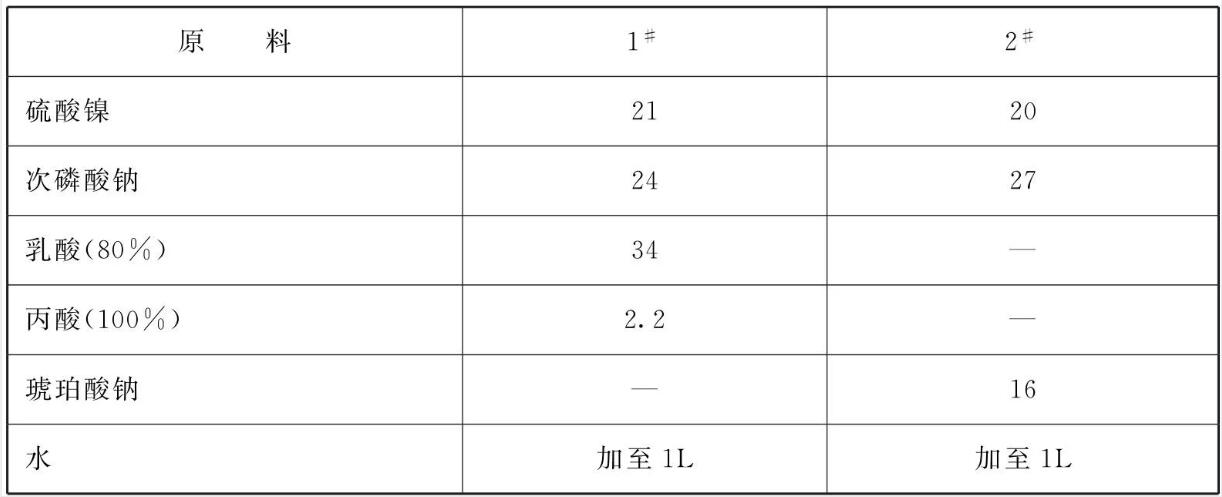

原料配比(g/L)
[制备方法]
将各组分溶于水，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍20~21、次磷酸钠24~27、乳酸33~35、丙酸2.1 ~2.3、琥珀酸钠15~17、水加至1L。
[产品应用]
本品主要应用于化学镀非晶态镍磷合金。
本品的工艺方法:
(1)配方1的镀液pH值4.3~6.3， 温度95°C，镀速25.4 μm/h。
(2)配方2的镀液pH值4.5~5.5，温度94~98C，镀速25.4μ m/h。
[产品特性]
(1)本品的镀液由于提高了酸度，从而提高了镀速，达到25.4μm/h。
(2)由于采用了优良的络合剂同时提高了镀液的酸度，从而提高了镀层的含磷量和结构质量。
(3)本品的镀层防腐蚀性能优异，化学镀层仅12.5μm，显著优于电镀层的25μm，如经抛光的钢件，仅需5μm就能保证有效的防护，从而使镀液的稳定性提高到数小时到10h以上。
(4)本品的镀液组方成分少，不仅简化了工艺而且降低了成本。
(5)本品的镀层含磷量大于8%时，镀层是非磁性的，使用锡焊的可焊性好，260°C时锡焊是很容易的，为电子工业节约金、银等贵金属提供了条件。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
