本品具体镀覆工艺

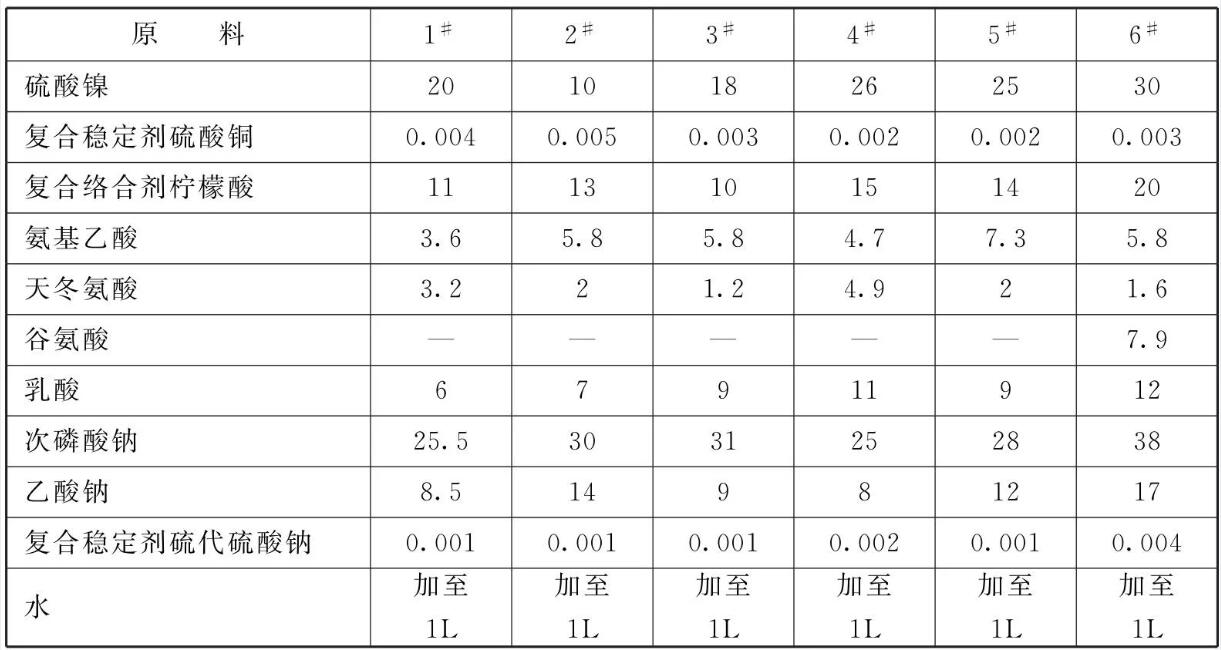

原料配比(g/L)
[制备方法]
(1)取硫酸镍、复合稳定剂硫酸铜、复合络合剂柠檬酸、氨基乙酸、天冬氨酸、谷氨酸、乳酸，加水溶解配成600mL溶液，此为A液。
(2)取次磷酸钠、乙酸钠和复合稳定剂硫代硫酸钠，加水溶解配成300mL溶液，此为B液。
(3)将B液缓慢加入A液中得到C液，用氢氧化钠溶液调节C液pH值至4.6，加水至1L即得所需镀液。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍10~30、次磷酸钠20~40、乙酸钠5~20、复合络合剂12~60、复合稳定剂0.02 ~ 0.01、镀液pH值4.5~5.0、水加至1L。
所述复合络合剂由氨基乙酸、柠檬酸、乳酸、天冬氨酸或谷氨酸或天冬氨酸和谷氨酸两者的混合物组成，各组分在每升镀液中的含量为:柠檬酸5~20、氨基乙酸1~10、乳酸5~20、天冬氨酸或谷氨酸或天冬氨酸和谷氨酸两者的混合物1 ~ 10。
所述复合稳定剂由硫代硫酸钠和硫酸铜组成，各组分在每升镀液中的含量为:硫代硫酸钠0.001 ~ 0.005、硫酸铜0.001 ~ 0.005。
[产品应用]
本品具体镀覆工艺是:将碳钢基片浸入化学除油溶液除去油污，水洗，超声波清洗，水洗，浸入10%~15%盐酸溶液中酸洗除锈，水洗，放入本品的镍镀合金镀液中在83~95°C浸镀，水洗，吹干。
[产品特性]
本镍磷合金镀液稳定性好，镀液镀速快、寿命长、镀层成分稳定，镀液不含金属铬，不仅可在工业上大量应用，也可在民用产品上广泛使用，同时采用本品镀液和镀覆工艺制备的镍磷合金层具有良好的耐蚀性，所得镀层磷含量在8%~12%之间。
盐雾试验，30μm厚的镀层经600h试验后完全无锈蚀，仍有金属光泽。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
