本品主要应用于金属零件的化学镀。

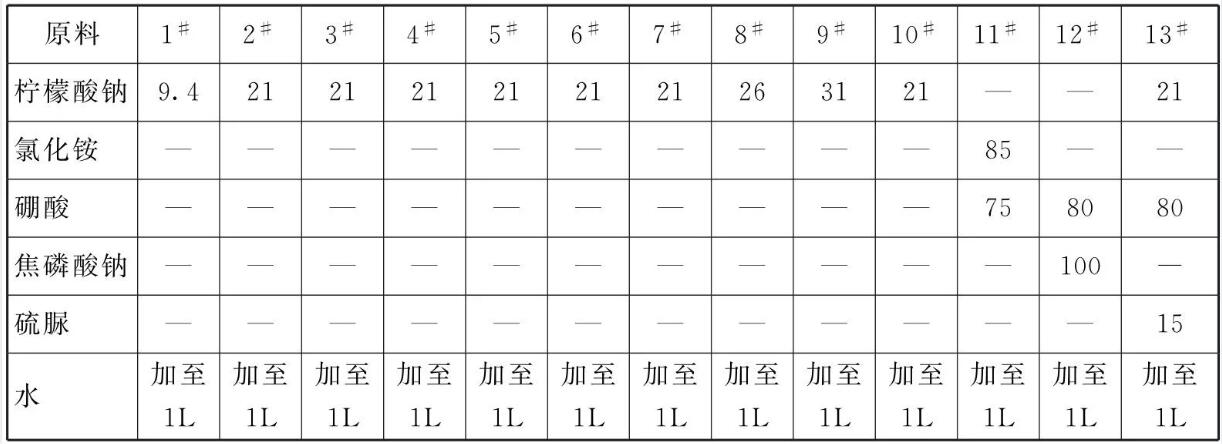

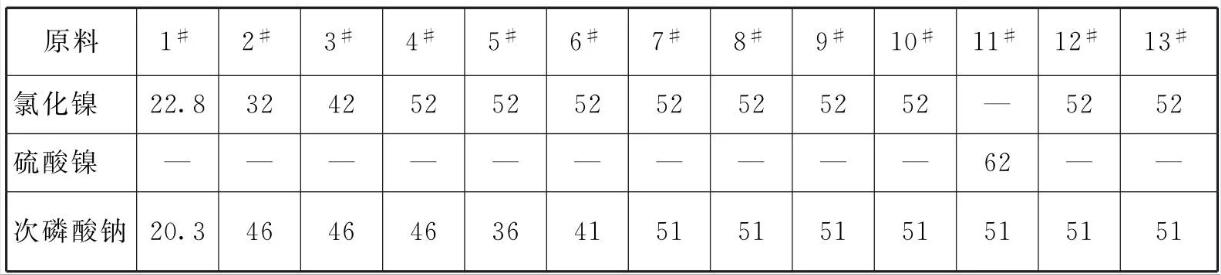

原料配比(g/L)
[制备方法]
(1)取氯化镍、次磷酸钠、柠檬酸钠分别溶解在少量水中;
(2)将溶解的氯化镍溶液倒入柠檬酸钠溶液中混合均匀;
(3)再将溶解的次磷酸钠溶液倒入上述溶液中，混合均匀;
(4)用蒸馏水将上述溶液稀释到1L，并用1mol/L氢氧化钠溶液调节pH至11。
[原料配伍]
本品各组分配比范围为(g/L) :氯化镍20~60、次磷酸盐20~60、柠檬酸盐9~25 (或焦磷酸盐100~120、或氨化铵80 ~90)、硼氢化钾(或硼氢化钠) 5~10、硼砂(或硼酸) 70~90，水加至1L。
[产品应用]
本品主要应用于金属零件的化学镀。
使用本品镍-磷合金镀液的化学镀工艺是:将铜基片浸入1mol/L盐酸溶液中，水洗，化学除油，水洗，浸入二甲苯中进行活化处理，浸入丙酮中，浸入酒精中，水洗，放入本品镍-磷合金镀液中，加入诱导剂硼氢化钾(或硼氢化钠)在10~80°C浸镀1 ~5h，水洗，热风吹干。
[产品特性]
本品化学镀镍-磷合金镀液和化学镀工艺，可以在10~80°C温度范围内进行化学镀镍-磷合金，可以在低温下进行化学镀，降低了化学镀的能耗，并且镀层致密、颗粒均匀，有较高的镀速。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
