[制备方法]将各种原料混合配制成液态的促进剂,在现场使用时只需将促进剂直接加入酸洗液中即可。
[原料配伍]本品各组分质量份配比范围为:有机盐还原剂10~70、有机金属离子螯合剂1~ 20、增效剂1 ~ 20、水10~ 70。
所述无机盐还原剂可为亚硫酸钠、次硫酸钠、一缩二亚硫酸钠、硫代硫酸钠、硫代硫酸铵中的一种或两种。
所述有机金属离子螯合剂可为葡萄糖酸和盐、酒石酸和盐、柠檬酸和盐、乙二
胺四乙酸二钠盐中的一一种。
所述增效剂可为丁炔_二醇、乙二醇、丙三醇中的一种。

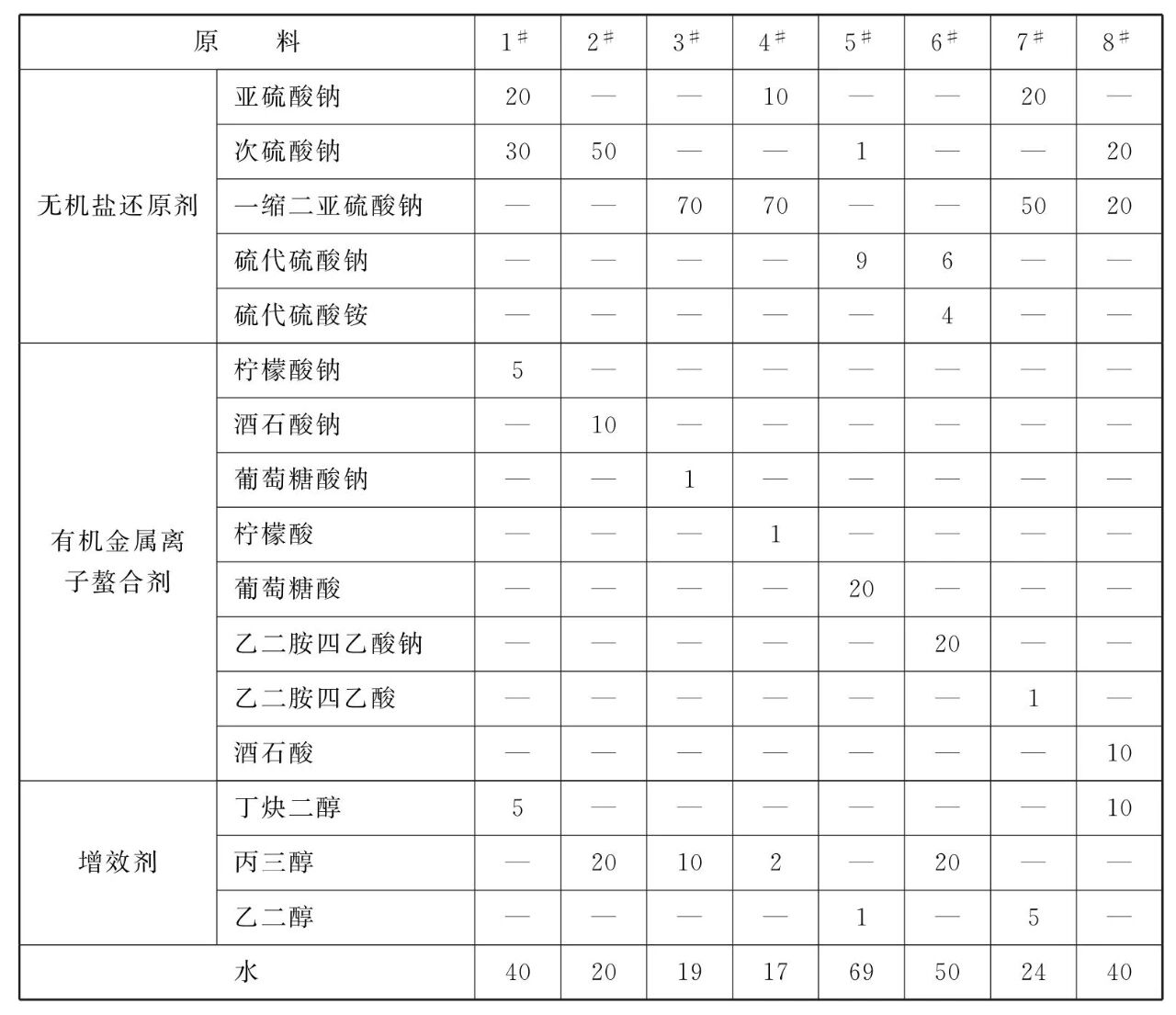

[原料配比] (质量份)
[制备方法]将各种原料混合配制成液态的促进剂,在现场使用时只需将促进剂直接加入酸洗液中即可。
[原料配伍]本品各组分质量份配比范围为:有机盐还原剂10~70、有机金属离子螯合剂1~ 20、增效剂1 ~ 20、水10~ 70。
所述无机盐还原剂可为亚硫酸钠、次硫酸钠、一缩二亚硫酸钠、硫代硫酸钠、硫代硫酸铵中的一种或两种。
所述有机金属离子螯合剂可为葡萄糖酸和盐、酒石酸和盐、柠檬酸和盐、乙二
胺四乙酸二钠盐中的一一种。
所述增效剂可为丁炔_二醇、乙二醇、丙三醇中的一种。
[产品应用]本品特别适用 于添加在酸洗液中促进清洗各种钢铁(尤其是硅钢)带钢和型材表面生成的紧密氧化皮。可显著提高酸洗后硅钢板板面质量,缩短酸
洗时间，降低酸耗,改善酸洗环境。
本品的使用方法:使用本品的酸洗促进剂时,通常是在20 ~ 95°C的酸液中,酸液包括工业酸洗常用酸如盐酸(酸液浓度质量百分比2% ~ 20%)、硫酸(酸液浓度质量百分比2% ~ 20%)、氢氟酸(酸液浓度质量百分比2% ~ 20%)和上述三种酸中的任意两种混合酸,添加质量百分比为0.2% ~ 2%本品的钢铁酸洗促进剂，这样可加速除去钢铁在高温700°C以上生成的氧化皮和改善钢铁表面酸洗质量。对于硅钢连续酸洗机组，在盐酸溶液中(酸液浓度质量百分比2% ~ 20%)}添加质量百分比为0.2% ~2%的本品的钢铁酸洗促进剂,可提高钢带走速(从20m/min到25 ~ 30m/min),或可降低酸洗温度(95 ~ 90°C),有明显的去除钢带表面氧化皮的效果并保证硅钢带的酸洗质量。
[产品特性]对于连续酸洗机组添加本钢铁酸洗促进剂可以提高酸洗速度30% ~ 50%;可节酸30% ~ 40%;明显改善钢材表面清洗质量清洗出的钢铁表面呈现光亮银白色金属光泽;不影响尾部回收亚铁盐。使用本钢铁酸洗促进剂可产生很好的经济效益。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
