本品主要应用于化学镀镍铁。
原料配比(g/L)

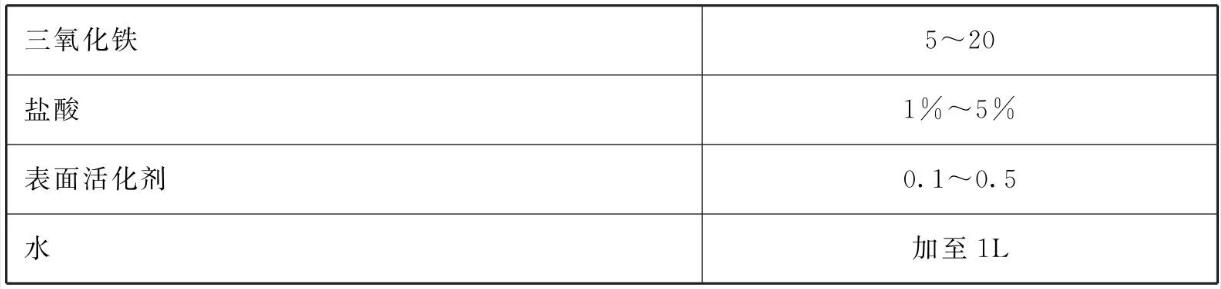

表1 铁活化液

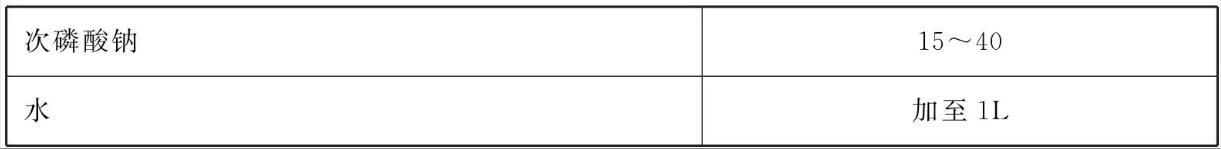

表2 预还原液
[制备方法]
将各组分溶于水，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :
铁活化液包括:三氧化铁5~20、盐酸1%~5%、表面活化剂0.1~0.5、水加至1L。
预还原液包括:次磷酸钠15~40、水加至1L。
[产品应用]
本品主要应用于化学镀镍铁。在镀镍之前至少有如下步骤:
(1)清洗步骤:在铁溶液活化液中温度15~ 35°C处理2~ 15min。
(2)清水浸洗步骤。
(3)预还原步骤，在预还原液中温度25~ 55°C处理3 ~ 10min。
由于基材上原有的润滑油或缓蚀剂是很难清洗净的，处理不好不仅会降低镀层结合力，还会产生针孔而降低耐蚀性。所以在方法的步骤(1)中可由超声波清洗、盐洗除油、酸洗几种清洗方法任意组合。特别是酸洗，针对的就是基材上的氧化层，如果没有氧化层，可以省略这一步骤。当然如果需要，基材上可以多次清洗，以达到最好的效果。为了节省时间和成本，采用如下清洗步骤为佳:超声波清洗，盐洗除油、超声波清洗、酸洗、超声波清洗。方法的步骤(1)之前可以根据基材的不同，增加一表面粗化步骤，利用喷砂等办法对基材表面粗化。
[产品特性]
本品具有成本低，得到的镀镍层光亮致密，性能优异的优点。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
