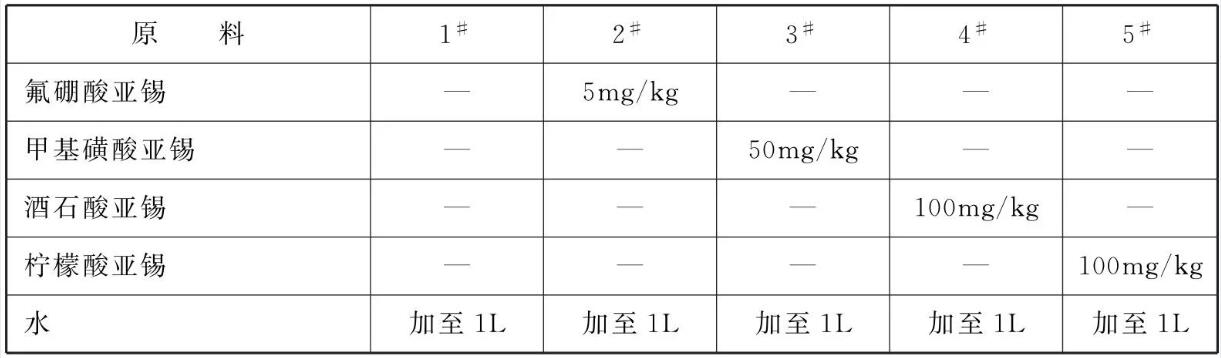

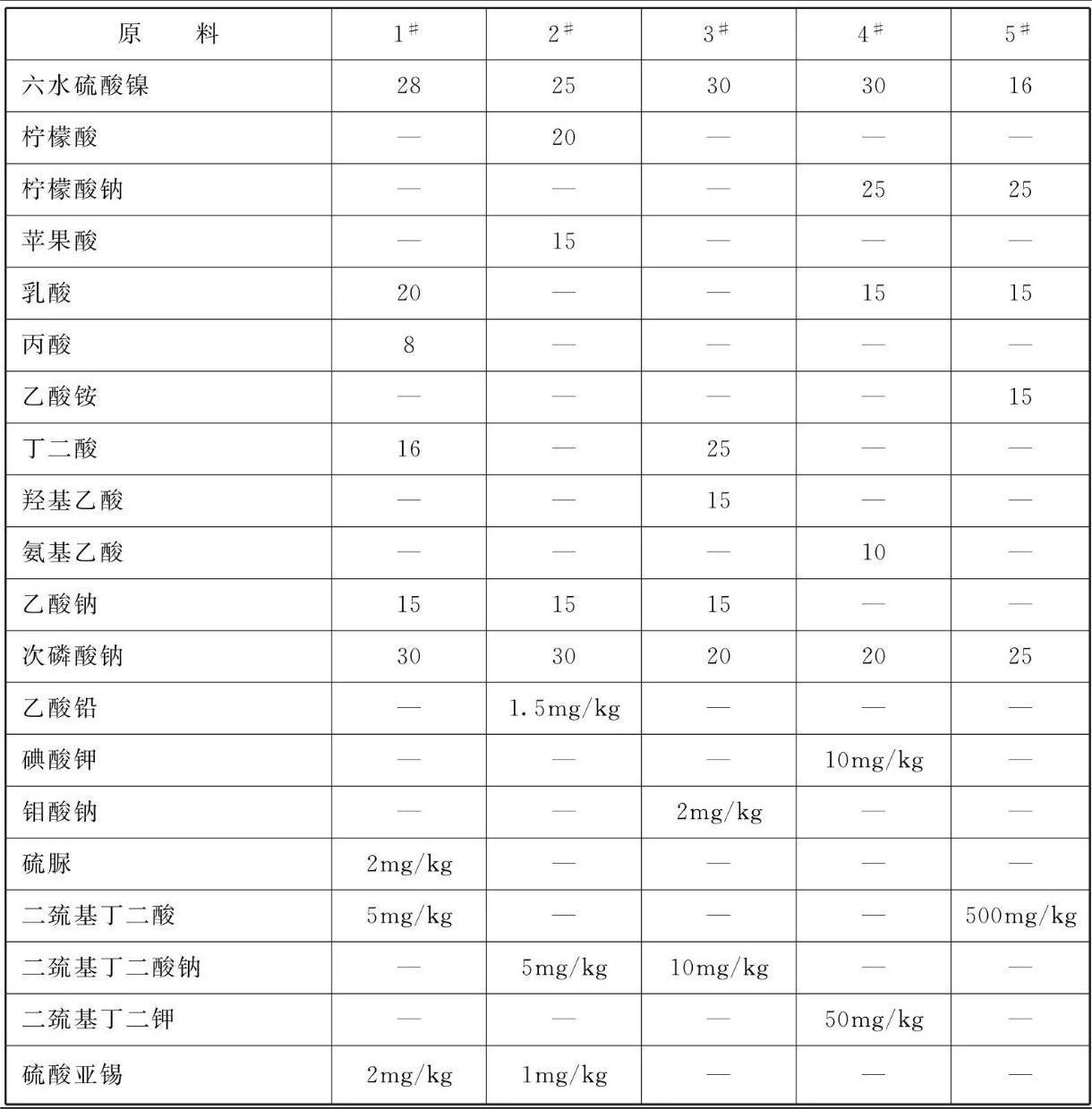

原料配比(g/L)

[制备方法]

    将各组分溶于水， 搅拌均匀即可。

[原料配伍]

    本品各组分配比范围为(g/L) :硫酸镍10~50、次磷酸钠8~ 50、含羧酸根的络合剂10~100、二价锡离子0.1 ~ 1000mg/kg、二巯基丁二酸或二巯基丁二酸盐0.2~ 1000mg/kg、水加至1L。

    所述含羧酸根的络合剂选自羟基乙酸、乳酸、丙二酸、丁二酸、苹果酸、酒石酸、柠檬酸、葡萄糖酸、乙酸、丙酸、氨基乙酸或各酸相应盐中的一种或几种组合。

    所述的二价锡离子以硫酸亚锡、氯化亚锡、氟硼酸亚锡、各类有机磺酸亚锡或各类有机羧酸亚锡的一种或者多种组合的形式存在。
    作为优选，所述的二价锡离子以硫酸亚锡的形式存在，硫酸亚锡含量为2mg/kg。

    作为优选，所述的二价锡离子以氯化亚锡和氟硼酸亚锡两种并存的形式存在，氯化亚锡含量为1mg/kg,氟硼酸亚锡含量为5mg/kg。本品在镍磷合金化学镀液中通过添加二价锡，可以让镀层中夹杂一-定含量的金属锡。使得镀层具有很好的可焊性。添加一定量的二价锡，特别在5mg/kg以上，镀液对镀速有较大影响，二价锡在10mg/kg以上化学镍容易漏镀，或不上镀，而二巯基丁二酸或二巯基丁二酸，可以明显消除二价锡对镀液的毒化作用。

    作为优选，溶液的pH值采用氢氧化钠或氨水调节。

    作为优选，所述化学镀镍磷溶液还含有稳定剂，所述稳定剂选自碘化钾、碘酸钾、硫脲、二价铅离子、二价镉离子、钼酸盐或钨酸盐的一种或多种，稳定剂含量为0~ 50ppm。

[产品应用]
    本品主要应用于化学镀镍磷合金。

    本品化学镀镍的方法:

    零件先进行相应的预处理:钢铁零件进行除锈、除油、稀酸活化处理;铝合金、镁合金零件进行除油、去氧化皮、沉锌等处理;铜及合金零件(包括BPC线路板)进行除油、酸洗、氯化钯溶液活化处理;塑料零件进行粗化、活化、解胶等处理;陶瓷经过粗化、活化、解胶等处理。

    将上述经过不同预处理的各种材质的零件，分别放入本品各实施例的镀液中施镀2min以上，取出水洗，封闭，烘干或吹干。

    本品的高可焊性化学镀镍磷合金溶液，用于获取有焊接需要的化学镍磷合金镀层。

[产品特性]

    本品的可获取高可焊性镀层的化学镀镍磷溶液使化学镍磷镀层具有更好的可焊性能，且不受镀层中磷含量的制约，解决了化学镍磷镀层的可焊性问题的同时也降低了成本。

本文转载自《金属表面处理剂配方手册》主编    李东光
