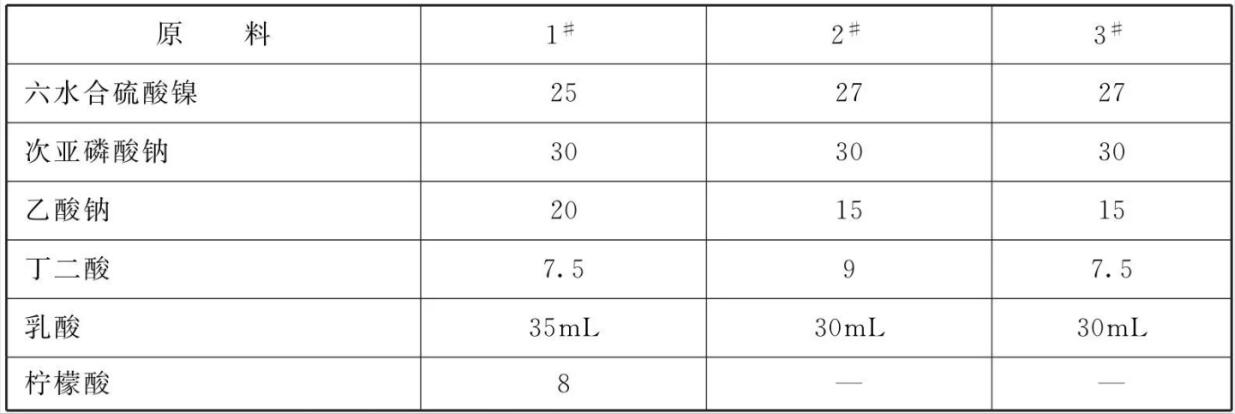

原料配比(g/L)

[制备方法]

    将各组分溶于水， 搅拌均匀即可。

[原料配伍]
    本品各组分配比范围为(g/L) :六水合硫酸镍20~ 30、次亚磷酸钠20~30、乙酸钠15~20、丁二酸6~ 10、络合剂30~ 50、稳定剂20~60mg/kg、电镀中间体30~100mg/kg、水加至1L。

    所述的络合剂主要成分为有机一元酸、二元酸、氨基酸或醇酰胺，特别是柠檬酸、甘氨酸、乳酸、苹果酸、葡萄糖酸、丙酸、乙醇酸、三乙醇胺、 酒石酸、EDTA、水杨酸等，可选其中的一种或几种复配组成，得到磷含量适中(6%~9%P)、孔隙率低，耐蚀性和耐磨性佳的镍沉积层。此类络合剂能够与镍离子有效络合，提高镍离子的稳定性，防止镀液析出沉淀，增加镀液稳定性。并且能够细化结晶，改善镍磷沉积层的性能，抗蚀性好和耐磨度高。络合剂的复配还可显著提高溶液亚磷酸钠的容忍度，从而提高使用寿命。

    所述的稳定剂主要成分为碘化钾、碘酸钾、铝酸盐、硫脲、氨基硫脲、硫代硫酸盐、亚锡离子、硫氰酸胺、马来酸等，可选用其中的一种或几种组成。稳定剂的选用可以提高溶液的稳定性，防止局部过热、pH值过高或某些杂质影响造成的溶液分解现象，使施镀过程在控制下有序进行。它们的最佳含量为20~40ppm。

    所述的电镀中间体主要成分为乙氧基丁炔二醇醚(BEO)、乙氧基丙炔醇醚(PME)、乙烯基磺酸钠(VS)、烯丙基磺酸钠( SAS)、磺酸吡啶盐( PPS，PPS-OH) 、二乙基丙炔胺(DEP)等。国产的或国外均可，特别是可以优先选用德国巴斯夫公司生产的，其产品纯度高。此类中间体具有稳定剂、细化晶体组织和抗杂质、吸附溶液中悬浮微粒的作用，本品中加入此类中间体后溶液寿命得到很大提高，镍-磷合金的性能也改善许多，抗盐雾性能改变明显。

[产品应用]

    本品主要应用于铝合金镍-磷化学沉积镀层。本品具体使用方法如下:将溶液的pH值用浓度为1:1的氨水或20%氢氧化钠调整为4.6，在溶液温度为86°C下，铝合金经除油、碱蚀、二次沉锌后浸入，沉积几分钟即可得到光亮的铝合金镍-磷化学沉积镀层。

[产品特性]

    本品具有沉积速度快、镀层结合力好、镀层光亮且致密，槽液稳定性能优异、使用寿命长、容易维护等特点。

本文转载自《金属表面处理剂配方手册》主编    李东光
