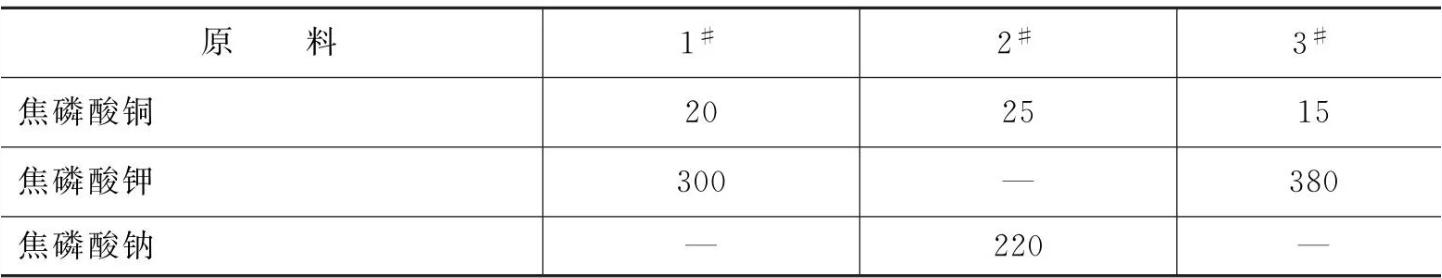

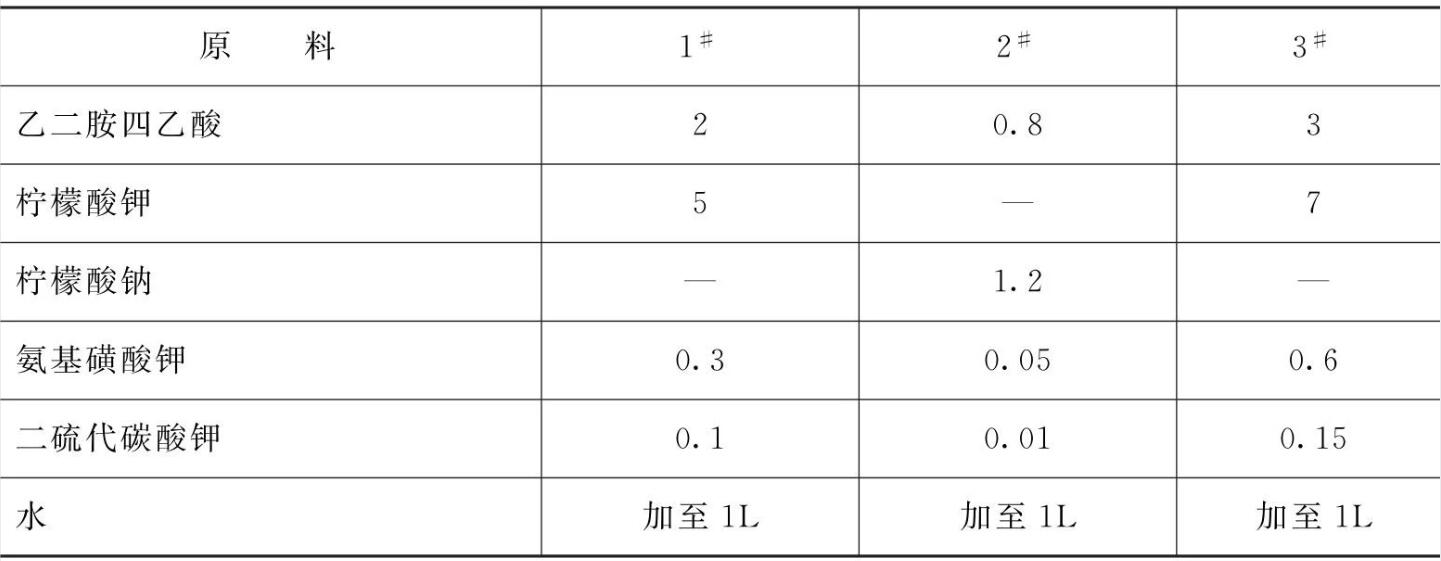

原料配比(g/L)
[制备方法]

    将各组分溶于水混合均匀即可。

[原料配伍]

    本品各组分质量份配比范围为:二价铜盐15~25、络合剂2~10、助剂0.06~0.21、 焦磷酸的碱金属盐220~380、水加至1L。

    所述二价铜盐可以为本领域技术人员公知的各种可以进行预镀铜的二价铜盐，例如二价铜盐可以为焦磷酸铜、乙二胺四乙酸铜盐、柠檬酸铜、羟基亚乙基二膦酸( HEDP)铜或缩二脲铜盐。

    所述络合剂可以为本领域技术人员公知的各种可以进行预镀铜的络合剂，例如所述络合剂可以为焦磷酸、酒石酸、柠檬酸、葡萄糖酸、乙二胺四乙酸和羟基亚乙基二膦酸及它们的碱金属盐和铵盐中的一种或几种。
    所述碱金属盐可以为钠盐或钾盐，并且选择钠盐还是钾盐同样取决于镀液的体系。

    在优选情况下，所述络合剂为乙二胺四乙酸或其碱金属盐和柠檬酸的碱金属盐的混合物。该络合剂的作用是可以使预镀铜层的晶粒细化，从而可以使镀层的表面光滑、平整。并且在所述电镀液中，乙二胺四乙酸或其碱金属盐的含量为0.8~3g/L，柠檬酸的碱金属盐的含量为1.2~7g/L。优选乙二胺四乙酸的碱金属盐为乙二胺四乙酸二钠，柠檬酸的碱金属盐为柠檬酸钾和/或柠檬酸钠。

    所述助剂为氨基磺酸的碱金属盐、二硫代碳酸的碱金属盐、烯丙基磺酸的碱金属盐、烯丙基磺酰胺、乙烯基磺酸的碱金属盐和糖精中的至少两种。并且，氨基磺酸的碱金属盐和二硫代碳酸的碱金属盐的质量比优选为(1~20):1，更优选为(5~10) : 1。氨基磺酸的碱金属盐可以为氨基磺酸钾或氨基磺酸钠，二硫代碳酸的碱金属盐可以为二硫代碳酸钾或二硫代碳酸钠。与上面的附加盐的种类的选择原因相同，采用钾盐或钠盐取决于镀液的体系。

    所述焦磷酸的碱金属盐可以为焦磷酸钾或焦磷酸钠，至于采用焦磷酸的钾盐还是钠盐，主要取决于镀液体系，通常保持与镀液体系一致，即，如果镀液体系为钾盐体系，则镀液的各成分均采用钾盐，如镀液体系为钠盐，则镀液的各成分均采用钠盐，焦磷酸的碱金属盐可以起到提高镀液的导电性的作用。

所述电镀液的pH值为6.5~7.5。

[产品应用]
    本品主要应用于无氰电镀。

    进行预镀铜包括将抛光、除蜡、除油、酸蚀和预浸等前处理后的金属基材浸入预镀铜的电镀液中，以铜为阳极，以工件为阴极，在温度为25~30C以及电流密度为1 ~2A/dm²的条件下电镀2~10min。在基材表面得到预镀的铜层。

[产品特性]

    由本品无氰预镀铜电镀液所得到的预镀铜层与基材的结合力好，同时，镀覆后的产品的外观平整光亮，耐温度冲击性能和耐高温烘烤性能均很好。

本文转载自《金属表面处理剂配方手册》主编    李东光
