本品主要应用于金属表面防腐镀锌表面工程。

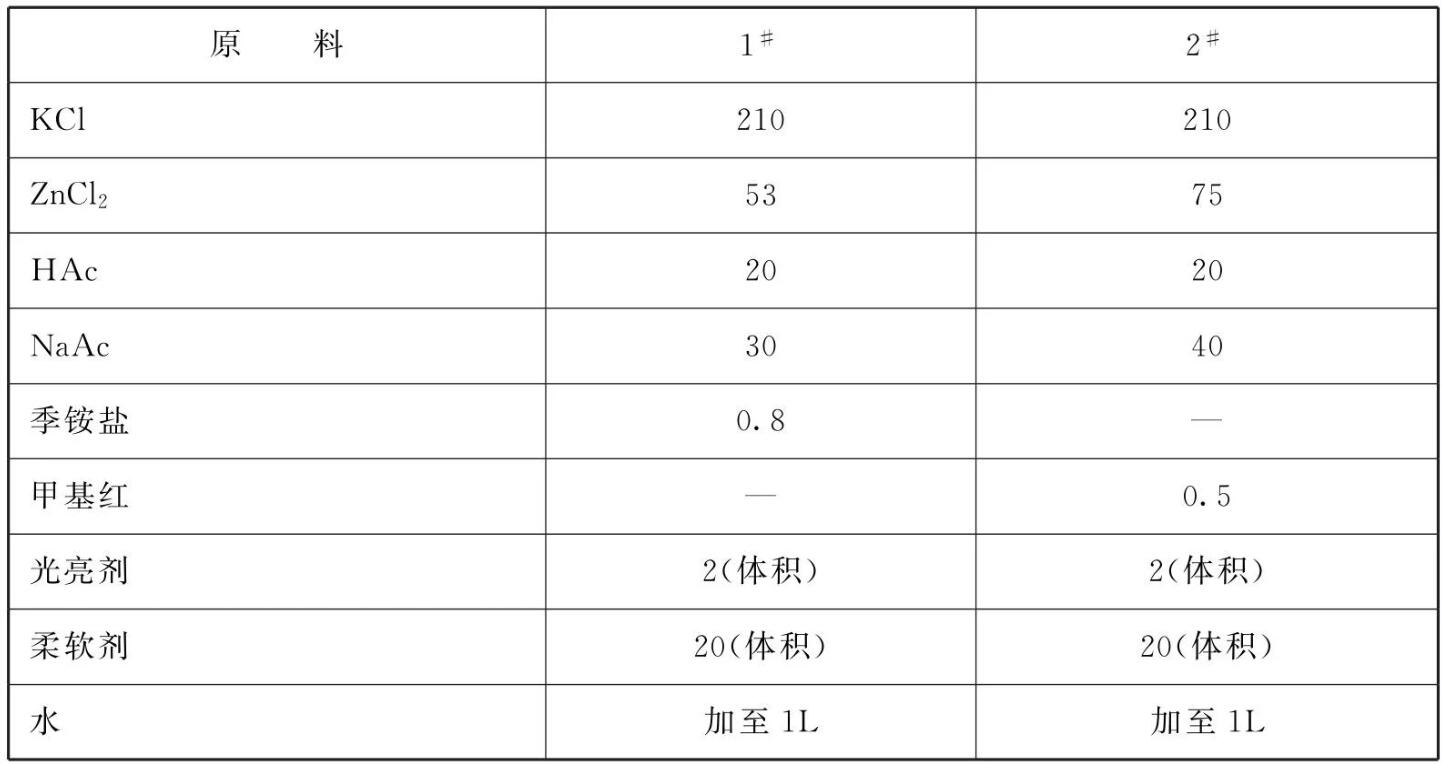

原料配比(g/L)
[制备方法]
将各组分溶于水混合均匀即可。
[原料配伍]
本品各组分质量份配比范围为: KCl180 ~ 320、ZnCl2 50~85、HAc 10~ 70、NaAc10~80、缓蚀剂0.05~10、光亮剂1~3 (体积)、柔软剂19~21 (体积)、水加至1L。
所述缓蚀剂为季铵盐、苯甲酸三乙醇胺盐、烷基苯甲酸三乙醇胺盐、咪唑衍生物及某些非离子表面活性剂，可以单独加入，也可以复配加入。
环保型高深镀能力镀锌液采用KCl-HAc-NaAc体系，这种镀液含有主盐ZnCl2,ZnCl2浓度越高，允许的工作电流密度上限范围越宽，沉积速度也越快，但造成镀层结晶粗大，深镀能力下降，本品的镀锌液中ZnCl2浓度控制在50～85g/L范围内，KCl作为导电盐及提供氯离子(Cl-)与Zn2+形成弱络合物，提高镀液的深镀能力，但浓度过高也因盐析效应使光亮剂的浊点下降，工作温度范围缩小，冬季在槽壁和阳极表面析出，本品的镀液中KCl浓度控制在180～320g/L范围内，镀液中光加HAc时，pH=4附近电镀性能最好，当pH升到5以上时大电流密度区易发生烧焦现象，当镀液中同时加入HAc与NaAc,在pH=4.5～5.5范围内，依然可以获得较宽的电流密度上限范围，本品的镀锌液中HAc浓度为10~70g/L,NaAc浓度为10～80g/L,缓蚀剂为甲基红、咪唑、改性植酸、平平加、OP、IMC、烷基苯甲酸三乙醇胺盐，加入量为0.05～10g/L,可以单独加入，也可以复配加入。
[产品应用]
本品主要应用于金属表面防腐镀锌表面工程。
[产品特性]
本品环保型高深镀能力镀锌能提供宽广的光亮电流密度范围，宽广的工作温度范围，极强的走位能力(深度能力)。既可以用于吊镀工艺，也可以用于滚镀工艺。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
