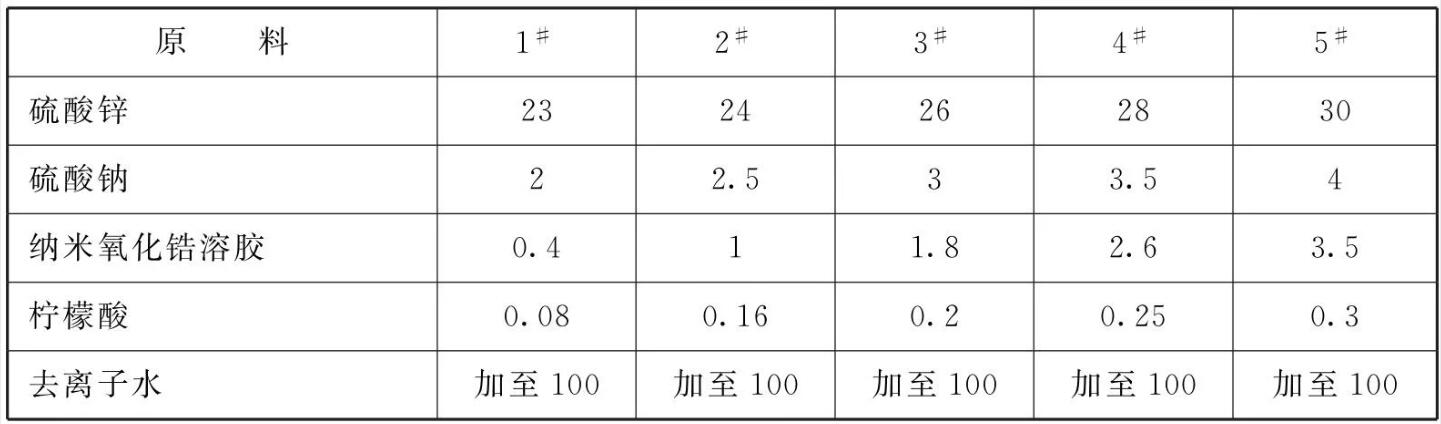

原料配比(g/L)
[制备方法]

    将各组分溶于水混合均匀即可。

[原料配伍]
    本品各组分质量份配比范围为:硫酸锌23~30、硫酸钠2~4、纳米氧化锆溶胶0.4~3.5、柠檬酸0.08~0.3、水加至100。

    所述的纳米氧化锆溶胶中的氧化锆的单体颗粒为3~5nm;

    所述的纳米氧化锆溶胶的质量百分比为按照氢氧化锆[ZrO(OH)₂]计算;

    所述的纳米复合镀液的pH值为2~4;

    所述的水为蒸馏水或去离子水。

[产品应用]
    本品主要应用于镀锌。

[产品特性]

    (1)将钢铁构件置于本品纳米复合镀液中，通过常规的悬挂电镀方法电镀后，再使用现有的三价铬钝化溶液对镀锌钢铁构件进行室温钝化处理，得到其外表光亮，平滑，具有银白色泛蓝的镀锌层。

    (2)分别将使用本品纳米复合镀液和使用没有添加纳米氧化锆的现有电镀液电镀出的相同厚度的镀锌层，经三价铬钝化溶液处理后，置于浓度为5%的氯化钠水溶液中进行全浸试验，来测试镀锌层的耐腐蚀能力。大量的测试结果表明:采用纳米氧化锆作为电镀液的添加剂，镀得的平均厚度为3.5um的镀锌层，经过浓度为5%的氯化钠水溶液34天的全浸试验，镀锌层的被腐蚀面积小于5%。
    而使用没有添加纳米氧化锆的现有电镀液，镀得的相同厚度的镀锌层，经过15~20天的浓度为5%的氯化钠水溶液的全浸试验，镀锌层的被腐蚀面积已超过50%以上，甚至出现了红锈。

    (3)使用本品纳米复合镀液，在后续的钝化处理中，不需再使用六价铬钝化溶液，既完全避免了六价铬的污染，又使镀锌层具有了采用六价铬钝化锌层相同甚至更好的防锈性能。

    (4)配制本品纳米复合镀液用料少，原料中也无任何污染源。

    (5)使用本品纳米复合镀液电镀时不需搅拌，不仅安静，且节能。
    作为有益效果的进一步体现，一是纳米氧化锆溶胶中的氧化锆的单体颗粒的粒径优选为3~ 5nm，使本品纳米复合镀液更适宜与现有的三价铬钝化溶液配合使用，来增强镀锌层的防锈性能;二是纳米氧化锆溶胶的质量百分比优选为按照氢氧氧锆计算，使添加纳米氧化锆溶胶时，其质量易于掌控;三是纳米复合镀液的pH值优选为2~4，能确保纳米复合镀液性能的充分发挥和稳定。

本文转载自《金属表面处理剂配方手册》主编    李东光
