[制备方法]将各组分溶于水混合均匀即可。
[原料配伍]本品各组分质量份配比范围为 :
酸洗：柠檬酸5 ~ 30、无硅水溶性表面活性剂1.5~6。碱洗：氢氧化钾100~1
50。化成：磷酸2.89~8.67、尿素0.3~1、 硝酸0.39~1.56、 磷酸二氢锰6~ 30、单宁酸0.2~0.6。
磷酸的主要作用是提供形成磷化膜所需要的磷酸根离子。
尿素的主要作用是使形成的磷化膜更均匀。
硝酸的主要作用是提供游离氢离子,以调整化成溶液的pH值使该化成溶液的p
H值在6.5~ 9.5之间。
磷酸二氢锰的主要作用是提供锰离子、磷酸根离子及游离氢离子。
单宁酸的主要作用是增加磷化膜与后续形成于磷化膜上的涂层之间的附着力。

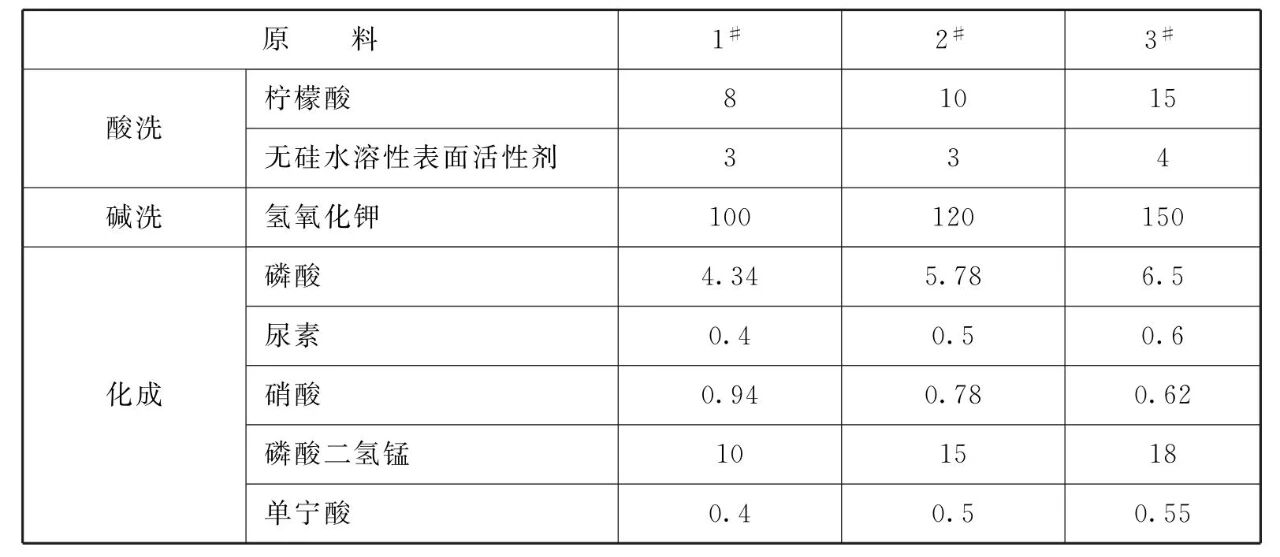

[原料配比] (g/L)
[制备方法]将各组分溶于水混合均匀即可。
[原料配伍]本品各组分质量份配比范围为 :
酸洗：柠檬酸5 ~ 30、无硅水溶性表面活性剂1.5~6。碱洗：氢氧化钾100~1
50。化成：磷酸2.89~8.67、尿素0.3~1、 硝酸0.39~1.56、 磷酸二氢锰6~ 30、单宁酸0.2~0.6。
磷酸的主要作用是提供形成磷化膜所需要的磷酸根离子。
尿素的主要作用是使形成的磷化膜更均匀。
硝酸的主要作用是提供游离氢离子,以调整化成溶液的pH值使该化成溶液的p
H值在6.5~ 9.5之间。
磷酸二氢锰的主要作用是提供锰离子、磷酸根离子及游离氢离子。
单宁酸的主要作用是增加磷化膜与后续形成于磷化膜上的涂层之间的附着力。
[产品应用]本品主要应用于镁合金工件。
本品镁合金磷化方法，其步骤如下:
(1)提供一件镁合金工件;
(2)脱脂,用除油溶波去除该镁合金工件表面的油污;
(3)酸洗,用酸洗溶波去除该镁合金工件表面的氧化物与离型剂;
(4)碱洗,用碱洗溶液去除该镁合金工件表面的黑灰;
(5)化成,用化成溶液在该镁合金表面形成磷化膜。
在步骤(2)中,脱脂时间可控制在4 ~ 8min,脱脂温度可控制在55 ~ 65°C。该除油溶液可为氢氧化钠(NaOH)或磷酸钠(Na3PO4)的水溶液。脱脂过程主要是用于去除该镁合金工件表面的机油、切削油等有机油。可以理解在该镁合金工件先经过喷砂等方式处理后,镁合金工件表面没有油污，则该步骤(2)可省略。
在步骤(3)中,酸洗时间可控制在3 ~ 5min,酸洗温度可控制在35 ~ 45°C。
在步骤(4)中，碱洗的时间可为3 ~ 5min,碱洗的温度可为60 ~ 80°C,该碱洗溶液中的碱可为氢氧化钾或氢氧化钠。
[产品特性]本品通过控制酸洗溶液的组成，使得镁合金工件表面的氧化物及离型剂得以完全去除的同时,还可避免或减少在该镁合金工件表面形成黑灰。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
