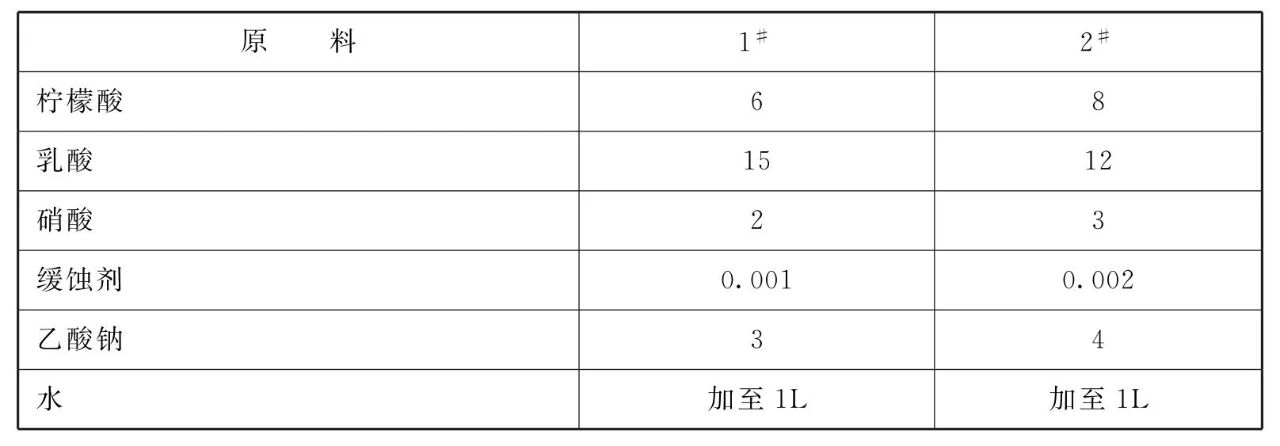

[原料配比] (g/L)

[制备方法]将各组分溶于水，搅拌均匀即可。

[原料配伍]本品各组分质量份配比范围为 :柠檬酸5~10、乳酸10~ 20、无机强酸2~3、缓蚀剂0.001 ~0.002、乙酸钠3~4、水加至1L。

    所述柠檬酸和乳酸为有机弱酸,用于清除镁合金表面的氧化物以及压铸段残留的离型剂,并可用于络合镁合金表面的铁、铜等金属离子，避免溶液长时间使用过程中产生沉淀，该酸洗活化剂使用有机弱酸,腐蚀性弱，反应比较温和,且有机弱酸可慢慢渗透到硅杂质和镁离子之间，从而将硅杂质从镁合金表面剥离开来因而得到的镁合金表面较为光滑且为银白色，从而可取消对镁合金表面的打磨工作。在其他实施方式中,该柠檬酸和乳酸也可为苹果酸等其他有机弱酸。

    所述无机强酸为硝酸用于增强对镁合金表面的腐蚀作用以提高附着力。于本品镁合金酸洗活化剂使用有机弱酸来清洗镁合金表面的氧化物、离型剂和硅杂质,因而对镁合金表面的腐蚀较弱,在后续的化成处理及涂漆工艺中可能存在附着力不够的问题,而增加处理难度,因而增加少许的无机强酸来增加镁合金表面的附着力，以利于后续工艺进行。在其他实施方式中，该无机强酸也可为硫酸等其他无机强酸。

    所述缓蚀剂的型号为L AN826,用于减缓在酸洗过程中无机强酸对镁合金表面的腐蚀并可抑制酸洗过程中铁、铜等金属离子对镁合金的腐蚀,使镁合金表面不产生孔蚀,同时配合上述有机弱酸和无机强酸以去除镁合金表面的氧化物、离型剂、硅杂质等污垢。

    所述乙酸钠用于防止在酸洗过程中镁合金表面变色并可起到增白作用，从而确保能够得到银白色表面的镁合金素材。

[产品应用]本品主要应用于镁合金材料酸洗活化。

镁合金素材的酸洗步骤如下:

(1)在对镁合金素材进行脱脂、水洗之后将镁合金素材置于本品酸洗活化剂中。

(2)对镁合金素材进行酸洗活化处理处理温度在38 ~ 42°C,处理时间3 ~ 4min。

(3)对上述酸洗处理过后的镁合金素材进行表调处理以及化成处理。

[产品特性] 本品镁合金酸洗活化剂及酸洗方法使用有机酸和无机酸的混合物,因而不含铬化物,对环境无污染且该溶液反应温和清洗能力强，能较好地去除镁合金表面的氧化物、离型剂和硅杂质，使镁合金表面具有银白色金属质感,因而可取消产品表面的打磨工作，从而节省人力和物力。
