在我国，赫尔槽商品现货可购的有两种规格：250mL和1000mL容积。一般使用250mL，使用的试液一次只需250mL，与之配套的有4只赫尔槽，分别是常温用的、加热恒温用的、滚镀液用的和大电流热溶液镀铬用的，配套的还有电源设备，其中设有时间报警器、电压调整器、电流表、电压表、温度自动控制系统、空气搅拌系统。仪表显示有指针显示和数字显示。

    1.赫尔槽的结构

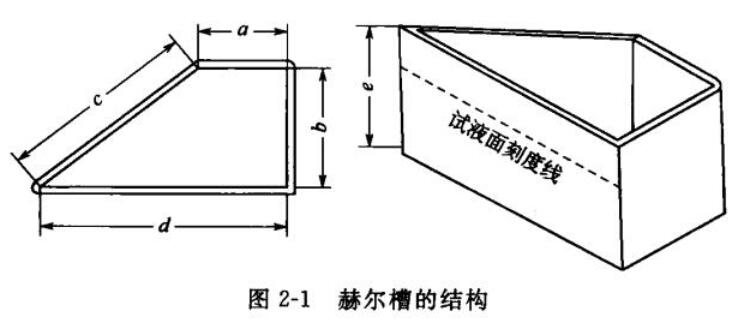

    赫尔槽的典型结构，如图2-1所示。槽体材料一般用耐酸、碱的透明塑料（如有机玻璃），以便于观察试验情况。赫尔槽的阴、阳极之间不是平行的，而是保持一定的角度，因此，又称梯形槽，这是赫尔槽的主要特点。

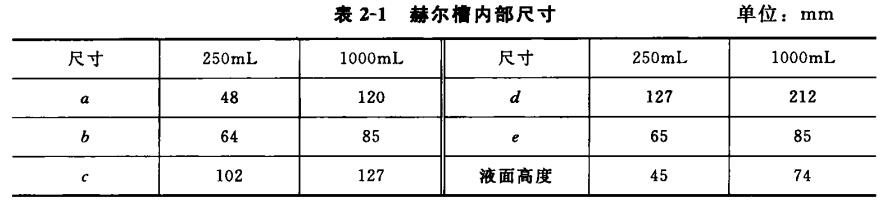

    根据赫尔槽所装溶液的容积，可分为250mL、500mL、1000mL三种类型。常用的是250mL赫尔槽。250mL和1000mL赫尔槽的具体尺寸列于表2-1。

    2.其他小型试验槽

（1）横型赫尔槽

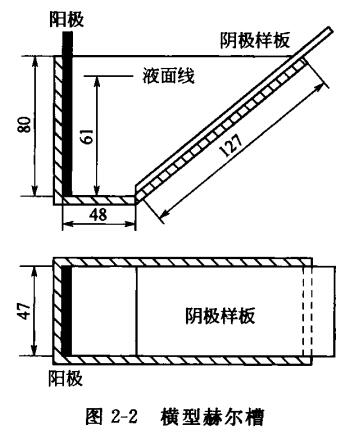

    赫尔槽在静止的情况下进行电镀时，由于阴极试片上氢的析出，常使镀层出现明显条纹，尤其是在电流大、时间长时更为明显。为此有人提出采用横型赫尔槽，以克服上述缺点，如图2-2所示。

（2）滚镀用的改良赫尔槽

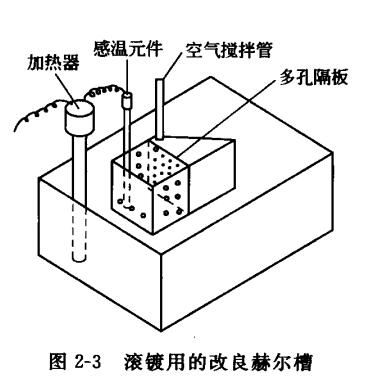

    为了使赫尔槽适应滚镀的特点，可将它改为如图2-3所示的装置。

    在离赫尔槽阴极试片的近端处放置一块多孔隔板，其孔径和数量视现场情况由试验确定。在阴极试片的下部，沿着阴极放置一根空气搅拌管。为适应滚镀的特点，在靠近赫尔槽阳极部分的侧面和底部，尽可能多开一些孔（φ10mm），而靠阴极部分的侧面和底部则开小孔。最后将此槽放进一个有支撑的大容器中，即可进行试验。若镀液需加温，可将加热元件放在大容器中，感温元件放在赫尔槽内阳极一侧。

（3）其他试验槽

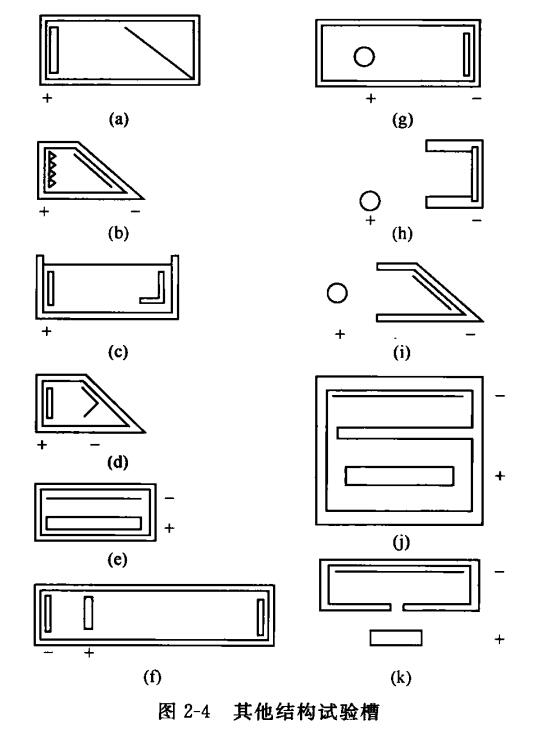

    一种新型加长型赫尔槽，如图2-4所示。

3.赫尔槽试验线路

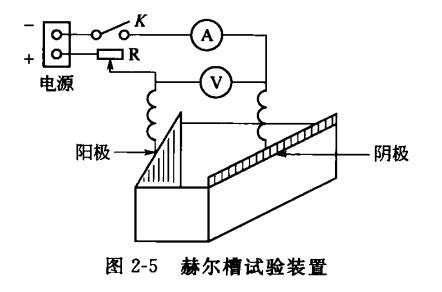

    赫尔槽试验的线路与一般电镀的线路相同，如图2-5所示。为使试验电流强度稳定，最好采用稳压设备或恒流电源。

本文转载自《电镀故障手册》编著    谢无极
