电镀锌-镍合金层是一种优良防护性镀层，主要用于钢铁材料的防护，用以取代镉镀层和锌镀层。含镍质量分数为7%~9%的锌镍合金耐蚀性是镀锌的3倍以上;含镍量13%左右的锌镍合金是镀锌层的5倍以上，特别是经过200~300C加热后，其钝化膜仍能保持良好的耐蚀性。镀层氢脆小，可代替镉镀层使用。含镍量为10%~16%的锌镍合金镀层还有比较小的低氢脆性，镀层硬度高(180~220HV)、焊接性好等特点。若镀层中含镍量高于13%时，镀层则难以钝化。
锌-镍合金镀液主要分两种类型。一种为弱酸性体系，主要包括氯化铵型、氯化钾型以及氯化铵和氯化钾混合型，pH值一般为5.5左右，阴极电流效率一般都在95%以上，电镀层中的镍含量可超过10% (质量分数)。另一种是碱性锌酸盐镀液，电镀层中的镍含量一般在5%~10% (质量分数)。

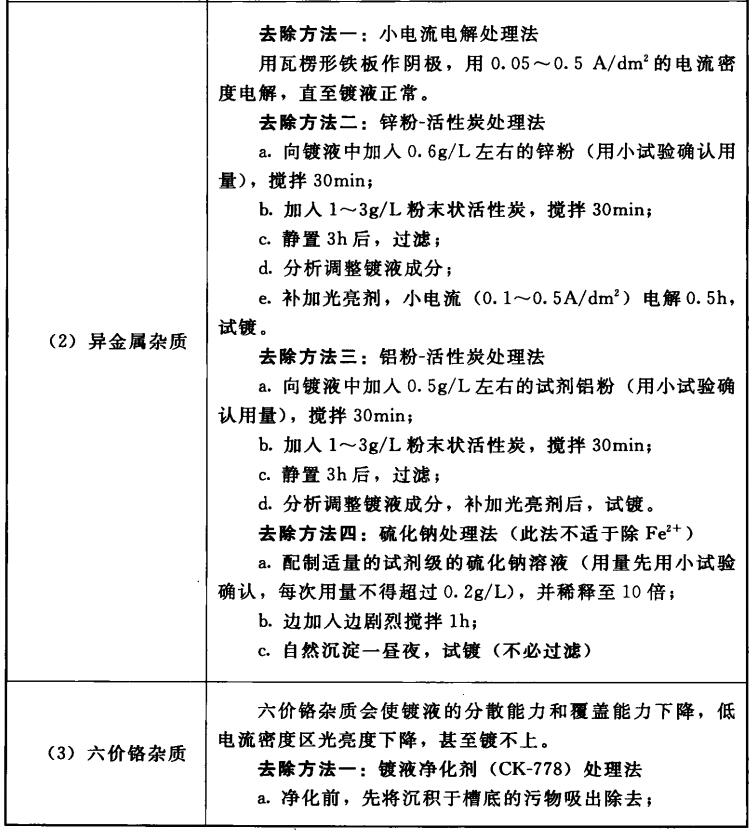

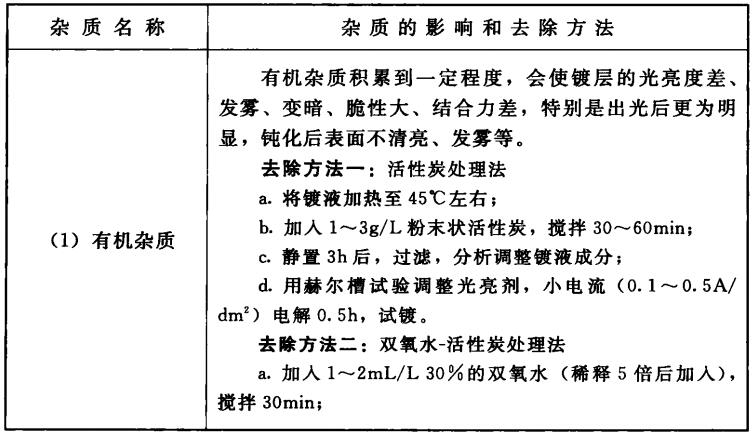

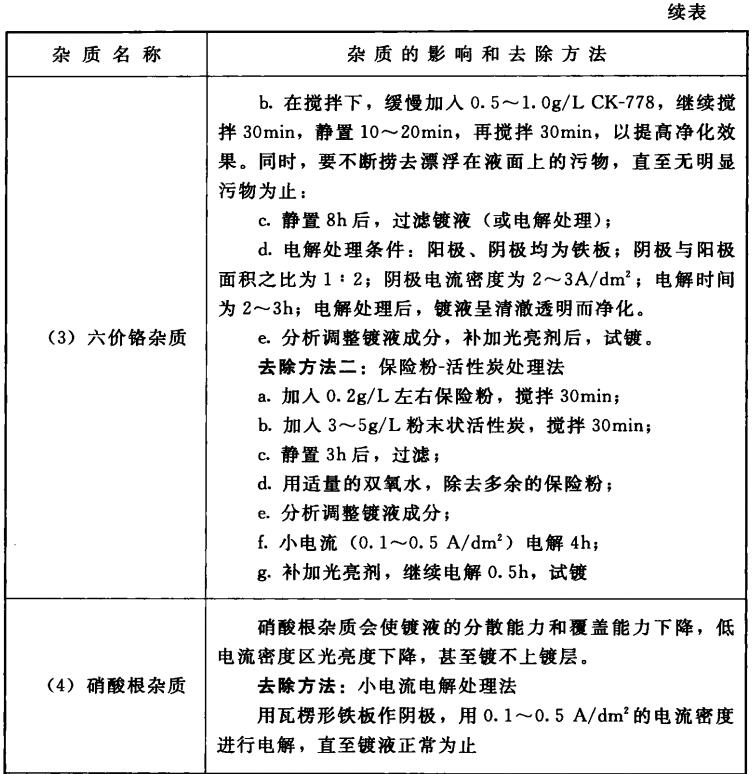

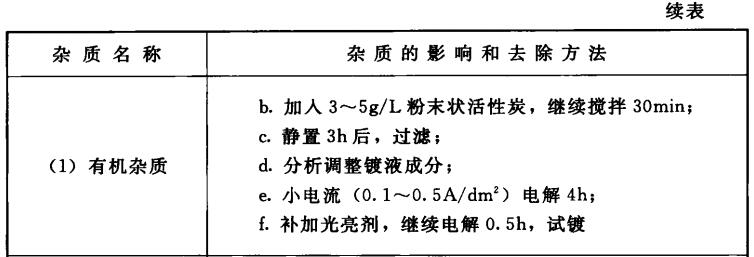

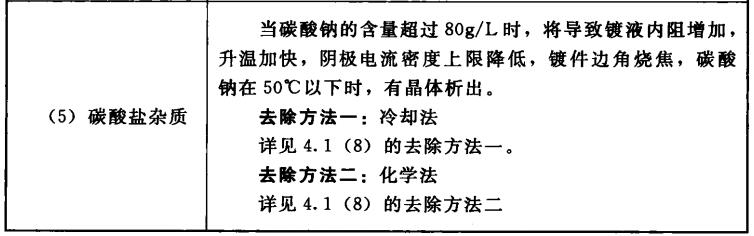

本文转载自《电镀故障手册》编著 谢无极
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
