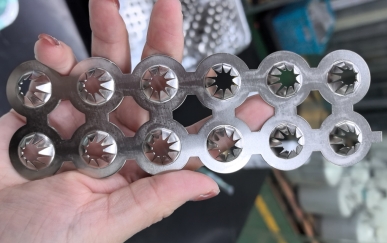

铍铜化学镀镍（打了冲击镍），正面是好的，背面是发花及发雾的状态，其工艺过程没修改其它的操作参数（PH、温度、浓度），那么，造成铍铜镀化学镍发花现象，究竟是怎么回事呢？该怎么解决？

针对此问题，我们进行了详细的分析。

铍铜镀化学镍发花及雾状原因：1、铍铜除油不干净，油渍会残留于工件表面，导致镀层发花。2. 铍铜活化不足，导致氧化层污啧残留。

为了解决此问题，我们可以从以下两方面入手。

一、我们可以通过加强除油措施，拉长除油的时间，让铍铜表面油渍彻底清除，这样可以预防杂质对镀层质量的干扰，为后续的化学镀镍做准备，同时有利于提高镍层的质量。

二、对于经过热处理的铍铜，氧化皮会比较厚，常规的硫酸活化能力会比较弱，无法达到理想的活化效果，对此，我们可以通过10%的硫酸加阳极电解（铍铜为阳极，阴极为不锈钢）进行活化，同时将10%的硫酸温度提升至50度，这样可以加强活化的能力，让表面得到进一步的清洁。

然而，对于一些没有经过热处理的铍铜，在利用硫酸或盐酸活化时，可以适当拉长活化的时间，或者提高活化药水的浓度，这样可以增强活化的能力。

铍铜镀化学镍发花，是一个复杂的问题，可能涉及多种原因，以上两种原因比较常见，为了保障镀层的质量，我们除了做好除油和活化工序之外，严格控制工艺的参数，以及做好后处理的工序也很重要。

       本文为易镀网站原创，转载请标明来源
       更多表面处理文章，敬请关注公众号：易镀

       易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
