不锈钢，以其出色的耐腐蚀性和强度，在众多领域得到了广泛应用。然而，在某些特定环境和用途下，单纯的不锈钢材质可能无法满足更高的性能要求。这时，电镀技术便成为提升不锈钢性能的重要手段。那么，不锈钢电镀前需要进行哪些关键的预处理步骤呢？

不锈钢防腐性那么高为什么要进行电镀？电镀前需要做哪些处理。不锈钢电镀前要了解这些

要了解不锈钢镀前处理，我们首先要知道，不锈钢为什么要进行电镀。

电镀不锈钢是在不锈钢的表面再电镀一层不生锈的其它金属（如铬，镍，铜，金等），不仅有防锈性能，还能改善其钎焊性，减少高温氧化，提高导热性和导电性，在制造弹簧或拉丝时改善润滑性，提高光洁度，具装饰性等。

不锈钢是由铁、镍、铬、钛等成分组成，表面容易生成一层薄而透明且附着牢固的钝化膜，此膜除去后又会在新鲜表面迅速形成，因此按一般钢铁零件的电镀工艺不能获得附着力良好的镀层。在不锈钢进行电镀之前，除按一般钢铁的除油和浸蚀外，通常还需要进行活化预处理，活化处理是保证电镀层有足够附着力的重要步骤。一般的活化处理方法包括阴极活化法、浸渍活化法和镀锌活化法等。

一、阴极活化处理

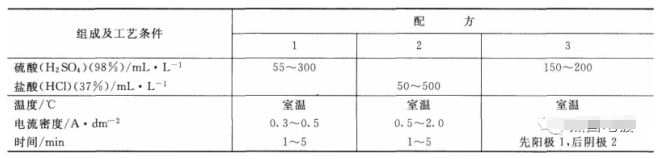

阴极活化处理是由于阴极表面析出氢气后，强烈的还原作用防止了氧化膜的形成，从而保持新鲜的不锈钢表面，其工艺规范列于上图

二、浸渍活化处理

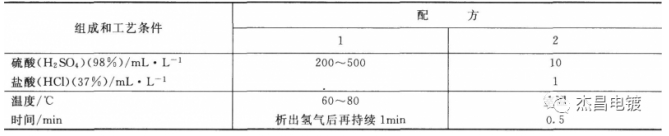

不锈钢浸渍活化处理工艺规范列于上图

三、镀锌活化处理

在不锈钢上镀一层很薄的金属锌，然后浸入还原性酸中，由于锌与不锈钢的电极电位不同，在介质中构成微电池使锌层腐蚀溶解，而不锈钢基体作为阴极，析出的氢气对其表面的氧化膜起还原活化作用，从而提高覆盖层的结合力。

镀锌活化处理的具体操作过程为：

①对不锈钢基体作除油处理;

②在500mL/L盐酸中浸蚀5～l0min，氧化皮较厚时，在盐酸中可适量添加氢氟酸、硫酸或磷酸，并适当延长浸蚀时间；

③在普通镀锌槽中镀1～2min，最多不超过5min，然后在500mL/L盐酸或硫酸中退锌，再重复镀锌和退锌，即可电镀其他金属。

不锈钢电镀，主要是为了进一步增强其表面的耐腐蚀性和硬度，满足特定环境下的使用需求。而电镀前的预处理步骤，如除油、酸洗、活化等，则是确保电镀层与不锈钢基体之间良好结合、提高电镀层质量和均匀性的关键。



      图文来自网络，仅用于行业学习交流，版权归原作者所有，如有侵权，请联系我们删除
