半导体电镀新方法，镀铜工艺详解-易镀表面处理

回答

半导体电镀，不仅能延长使用寿命，还提高了导电性，今天我们来学习一下半导体电镀新方法——镀铜工艺详解，通过对其的了解，我们可以更好将该工艺更好的开展电镀工作，一起来看看吧！

镀铜工艺在半导体制造中扮演着至关重要的角色。为了满足微细线路的厚镀需求，科研人员专门研发了MICROFAB Cu250这款硫酸铜电镀液。这款电镀液特别适用于晶圆上的线路形成及凸块制作，能够轻松实现均匀且无光泽的外观，同时确保高可靠性。

1、电镀液成分

这款MICROFAB Cu₂50硫酸铜电镀液，专为满足半导体制造中的厚镀需求而设计。其独特组成，使得它在晶圆线路形成及凸块制作方面表现出色，轻松实现均匀且无光泽的外观，同时保障高可靠性。

2、工艺操作条件

在采用MICROFAB Cu250硫酸铜电镀液进行工艺操作时，需遵循一定的条件。这些条件包括：

温度范围：保持在25℃左右，允许的波动范围是20～30℃。

电流密度：控制在2～8 A/dm2之间。

阳极材料：应选用含磷铜，且磷含量控制在0.04～0.06%范围内。

补充量：使用MICROFAB Cu250 REPLENISHER进行补充，推荐量为1.0 mL/A・hr，实际补充量可根据需要调整在0.5～2.0 mL/A・hr之间。

析出速度：在6A/dm2的电流密度下，推荐控制在0.75 min/μm左右。

遵循这些工艺操作条件，将有助于您充分发挥MICROFAB Cu₂50硫酸铜电镀液的性能优势，满足半导体制造中的厚镀需求。

3、设备与装置要求

在采用MICROFAB Cu250硫酸铜电镀液进行工艺操作时，除了需遵循特定的工艺操作条件外，还需确保所使用的设备与装置满足一定的要求。这些要求包括：

设备密封性：电镀设备应具备良好的密封性，以防止电镀液泄漏或外界空气进入。

搅拌系统：配备有效的搅拌系统，确保电镀液在电镀过程中能够均匀流动和充分混合。

温控系统：安装精确的温控系统，以监控并维持电镀液在适宜的温度范围内。

电流控制系统：使用可靠的电流控制系统，以精确控制电流密度，确保电镀质量。

满足这些设备与装置要求，将有助于您更有效地利用MICROFAB Cu250硫酸铜电镀液，实现高质量的半导体制造。
1）阳极选择

在采用MICROFAB Cu250硫酸铜电镀液时，应选用含磷量为0.04至0.06%的铜阳极，以确保电镀过程的稳定性和产品质量。
2）温度控制
在电镀过程中，应将温度维持在20至30℃的范围内，其中25℃为最佳温度。为了确保稳定的加热效果，建议使用特氟龙或石英加热器，同时，为了有效冷却，可以选择特氟龙盘管或钛管进行冷却操作。
3）槽体材质选择
为防止金属及有机物对电镀过程造成污染，推荐选用特氟龙、聚氯乙烯或涂覆聚氯乙烯等具有耐酸性能的材料来制作槽体。
4）整流器选择

为确保电镀过程的稳定性和质量，建议选用波动范围控制在2至5%以内的整流器。若使用波动过大的整流器，会导致添加剂的过度消耗，进而影响镀层的细腻度，甚至造成镀层粗糙。
5）过滤维护

为了保持镀液的日常洁净，建议进行连续过滤。过滤的频率应至少达到每小时一次，理想情况下，可提升至每小时两到三次。同时，应选用耐酸性的滤芯，如聚丙烯材质，以确保过滤效果。
6）搅拌

为了确保镀层具有优异的外观，建议进行适度的搅拌操作。

4、镀浴准备

在开始镀覆之前，必须确保镀浴已经准备妥当。这包括检查镀液的成分、浓度和温度，以及确保浴槽和搅拌设备处于良好工作状态。适当的搅拌操作对于维持镀液的均匀性和稳定性至关重要，从而确保镀层的质量和外观。
）镀槽清洗流程
在开始镀覆之前，必须对镀槽进行彻底的清洗。这包括使用碱洗方法，具体操作如下：将氢氧化钠（分析纯，纯度95%以上）配制成10g/L的溶液，加热至50～60℃，并在其中浸泡4～8小时，以确保镀槽彻底清洁。
② 水洗之后，需进行酸洗步骤。将硫酸（分析纯，纯度95%以上）以5～10vol%的浓度配制，加热至50～60℃，并在其中浸泡6～8小时，以确保镀槽的进一步清洁。
④ 水洗后，需进行纯水洗。同时，请确保清洗过滤器。
）阳极的清洗流程
① 利用碱性除油剂清除阳极表面的油污。
② 再次进行水洗。
③ 将阳极浸泡在微蚀液中2分钟，以进一步清洁。
④ 完成水洗。
⑤ 将阳极在10%的硫酸溶液中浸泡1分钟，进行深度清洁。
⑥ （水洗）以去除残留的硫酸。
⑦ 最后进行纯水洗，确保彻底清洁。

请注意，微蚀液由过硫酸铵100g/L和硫酸100mL/L配制而成。

5、建浴步骤

请遵循以下步骤进行建浴操作。
7. 预先彻底清洗镀槽、阳极和过滤器等设备。
8. 向镀槽中加入MICROFAB Cu250 B，并调整温度至预设值。
9. 进行电解操作，以1A/dm2的电流密度在阳极表面均匀形成黑膜。
（请注意）添加剂可能会被滤芯或阳极等吸附和消耗，因此需根据实际情况适时添加MICROFAB Cu250 REPLENISHER。

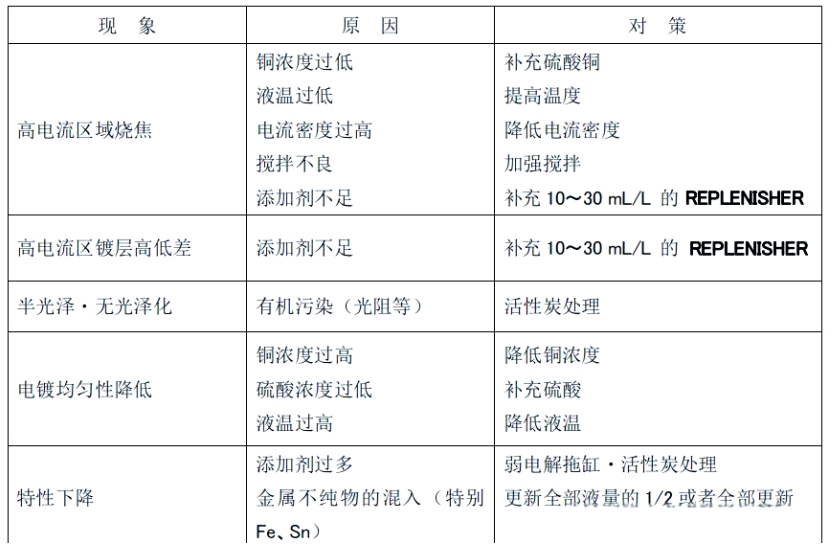

6、硫酸铜电镀各成分作用详解

铜（Cu）
镀液中铜离子浓度的变化会直接影响镀层的外观和可操作电流密度。因此，保持镀液中铜离子浓度在适当范围内至关重要。通常，镀液中缺乏的铜会从溶解性铜阳极中得到补充。

硫酸（H₂SO₄）
硫酸在电镀过程中扮演着维持镀液导电性和促进铜顺利析出的重要角色。然而，硫酸浓度过高可能会降低铜的饱和溶解度，进而导致硫酸铜的盐析现象。

氯离子（Cl-）
氯离子对溶解性阳极表面形成的黑膜有着显著影响。这种黑膜不仅会影响铜的析出特性，还会对镀层外观的稳定性造成重要影响。因此，需要合理管理氯离子浓度，以确保黑膜保持均匀且色泽一致。

7、各成分分析法详解

对于镀液中的各个成分，我们可以采用以下方法进行详细分析：

首先，关注铜离子浓度。由于镀液中铜离子浓度的变化会直接影响镀层的外观和可操作电流密度，因此，保持铜离子浓度在适当范围内至关重要。通常，镀液中缺乏的铜会从溶解性铜阳极中得到补充。

其次，硫酸的角色也不容忽视。硫酸在电镀过程中不仅维持着镀液的导电性，还促进铜的顺利析出。然而，硫酸浓度过高可能会降低铜的饱和溶解度，从而引发硫酸铜的盐析现象，这需要我们在操作中密切关注并合理控制。

另外，氯离子对电镀过程也有显著影响。氯离子能够影响溶解性阳极表面形成的黑膜，这种黑膜不仅会影响铜的析出特性，还会对镀层外观的稳定性造成重要影响。因此，我们需要合理管理氯离子浓度，以确保黑膜的均匀性和色泽一致性。

综上所述，通过对镀液中各成分的详细分析，我们可以更好地理解它们在电镀过程中的作用和影响，从而为优化电镀工艺提供有力支持。
